Стандарты USB

Что такое стандарт USB

Стандарт USB задаёт общие правила подключения устройств и обмена данными. Он описывает электрические сигналы, сообщения, назначение контактов и поведение оборудования при подключении. По этим требованиям производитель проектирует контроллер, порт или кабель. Другой производитель может сделать совместимое устройство без отдельного соглашения о собственном интерфейсе.

Спецификации USB разрабатывает USB Promoter Group. USB Implementers Forum (USB-IF) публикует документы и ведёт программу проверки соответствия оборудования требованиям стандарта.

Для сертификационного логотипа конкретная модель должна пройти испытания USB-IF, а производитель должен соблюдать лицензионные условия. Проверить изделие можно в базе USB-IF: одного рисунка на упаковке недостаточно. Сертификация относится к определённой модели и набору возможностей, а не ко всем товарам бренда.

От спецификации к изделию

Спецификация задаёт общие правила. Производитель разрабатывает изделие, а сертификация проверяет конкретную модель.

Три части: документ с требованиями USB, готовый кабель и контроллер, оборудование для испытания изделия.
  1. Спецификация

    Общие требования к сигналам, контактам и работе интерфейса.

  2. Разработка изделия

    Производитель создаёт порт, контроллер или кабель по этим правилам.

Почему появился USB

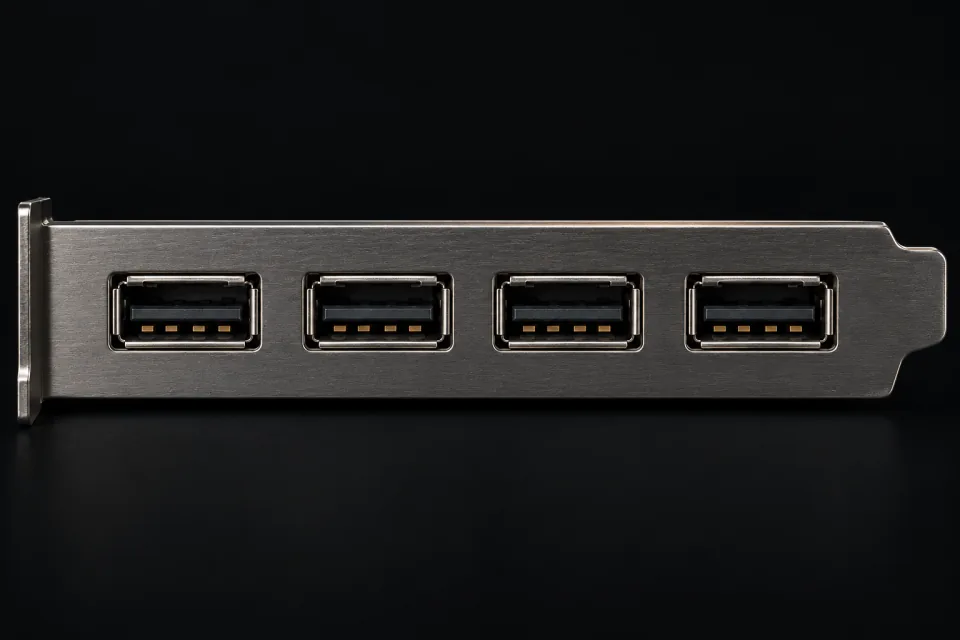

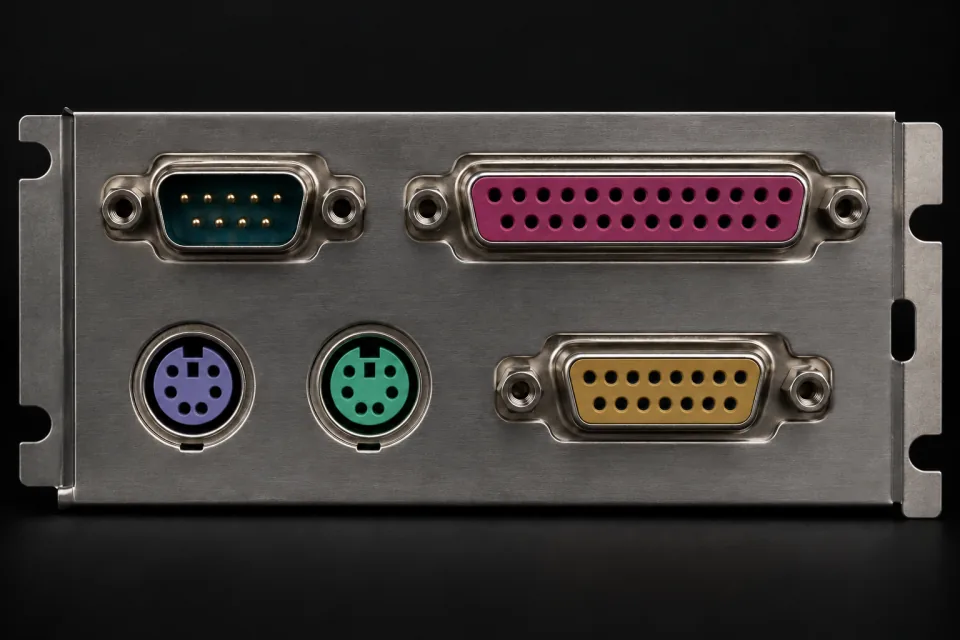

Первая спецификация USB вышла в 1996 году и предложила общие правила обнаружения периферии, обмена и питания вместо разрозненных способов подключения. Позднейшие документы расширили этот общий интерфейс, сохраняя совместимость в предусмотренных конфигурациях.

Из чего состоит USB

Числа на карте обозначают предел скорости соединения указанного режима, а не скорость копирования файлов.

Документы USB описывают четыре стороны соединения. USB 1.x, USB 2.0, USB 3.x и USB4 определяют передачу данных. Спецификации разъёмов и кабелей задают форму, контакты и электрические требования. Документы о питании описывают доступную энергию и её согласование. DisplayPort Alt Mode и Thunderbolt добавляют передачу изображения и других потоков через совместимые порты.

Один разъём USB-C может использоваться для USB 2.0 или USB4. По USB Power Delivery устройства согласуют питание. Поддержка этого протокола сама по себе не определяет скорость файлового обмена. Видеовыход DisplayPort зависит от контроллеров и электрических соединений внутри конкретного порта. Для работы соединения должны подходить оба устройства и кабель.

Четыре группы стандартов

Разъёмы, данные, питание и видео описаны разными стандартами. Каждый определяет свою часть соединения.

Гнездо USB-C, вид спереди.
USB-C

Форма разъёма

Через этот разъём могут работать

ДанныеUSB 2.0 · USB 3.x · USB4
ПитаниеUSB Power Delivery
ВидеоDisplayPort Alt Mode

Спецификации передачи данных

USB 2.0, USB 3.x и USB4 задают требования к разным транспортам и режимам данных. Номер документа и класс скорости описывают разные параметры: USB 3.2 объединяет несколько режимов, а USB4 Version 2.0 допускает разные реализации.

В заявлении о соответствии нужны поддерживаемый режим и дополнительные возможности. Полезная скорость файлов, распределение полосы между устройствами и работа линий подробно разобраны в разделе «Данные».

Что определяет спецификация USB Type-C

Спецификация USB Type-C задаёт требования к соединению: назначение контактов, определение подключения и ориентации штекера, выбор ролей устройств. Служебная линия CC помогает устройствам согласовать подключение.

USB Type-C, USB4 и USB Power Delivery описывают разные части соединения. Поддержка USB-C сама по себе не подтверждает скорость обмена, видеорежим или мощность зарядки. Эти возможности задают соответствующие стандарты и реализация устройства.

Спецификации питания

Питание определяют несколько документов. Базовые USB задают потребление в состояниях шины, Battery Charging устанавливает требования к зарядным портам, USB Type-C отвечает за обнаружение подключения и объявление тока, USB Power Delivery согласует режимы питания.

PD, PPS и EPR следует различать в заявлении производителя. Расширенный диапазон EPR допускает до 240 Вт, но требует поддержки источника, потребителя и кабеля. Сам процесс согласования и причины разной скорости зарядки разобраны в разделе «Питание».

Видеорежимы и требования Thunderbolt

DisplayPort Alt Mode, USB4 и Thunderbolt описывают разные способы использования совместимого соединения. DisplayPort определяет VESA; Intel задаёт требования поколений Thunderbolt. Общая форма USB-C не подтверждает ни один из этих режимов.

При проверке соответствия важны применимый документ, категория изделия и поддерживаемые функции. В DisplayPort Alt Mode линии USB-C передают сигнал DisplayPort; USB4 переносит потоки через туннели общего соединения. Наличие разъёма USB-C не подтверждает туннелирование PCIe или весь набор возможностей Thunderbolt. Путь изображения через порт, кабель и док-станцию разобран в разделе «Видео».

Где применяются стандарты

Один компьютер может иметь USB 3.x и Thunderbolt на разных портах; монитор может принимать DisplayPort и одновременно питать компьютер по USB PD. Каждый режим проверяется по своим требованиям.

Например, у Samsung Portable SSD T9 заявлен USB 3.2 Gen 2x2. Проверенные модели, характеристики портов и условия совместимости всей цепочки собраны в разделе «Устройства».

Общий зарядный интерфейс в ЕС

Директива ЕС 2022/2380 установила требования к проводной зарядке определённых категорий радиооборудования через USB Type-C и USB Power Delivery. Для подпадающих под правила устройств они начали применяться 28 декабря 2024 года, для ноутбуков с 28 апреля 2026 года. Область действия зависит от категории оборудования и условий директивы.

USB-C задаёт общий разъём зарядки. Если оборудование при проводной зарядке способно работать при напряжении выше 5 В, токе выше 3 А или мощности выше 15 Вт, директива требует USB PD. Дополнительная технология зарядки должна сохранять предусмотренную совместимость.

Эти правила касаются зарядки. Скорость передачи файлов, видеовыход и аккумуляторы у устройств с одинаковым разъёмом могут различаться. По сведениям о зарядке телефона нельзя определить его поколение USB.

От задачи к документу

Новая редакция может добавлять режимы, уточнять требования или объединять прежние версии. Между крупными выпусками изменения оформляют извещениями ECN (Engineering Change Notice). Для разработки нужны применимая редакция и её дополнения, а для готового изделия важны заявленные режимы и подтверждение соответствия.

USB 80Gbps и питание EPR до 240 Вт описаны в разных спецификациях. Реализация одной возможности не означает реализации другой. Хронология публикаций, выхода устройств и прогнозов находится в истории USB.

Источники обзора

Документ задаёт требования к соединению; сертификация USB-IF проверяет конкретное изделие. Характеристики модели и её портов проверяются по документам производителя в разделе «Устройства».

  • USB-IF: USB-IF Logo LicenseLogo Trademark License Agreement and Usage GuidelinesЛицензия USB-IF определяет использование сертификационных логотипов для квалифицированных изделий. Само наличие значка не подтверждает сертификацию товара или USB.RU.
  • USB-IF: Universal Serial Bus Specification Revision 2.0usb_20.pdf: Revision History; §§3.1,4.1.1,6.5.2/Table6-1,7.1.11,7.2.1Спецификация описывает режимы USB 1.0, 1.1 и 2.0, контакты, древовидную топологию и питание после настройки устройства. Дата архива отличается от даты стандарта; полный архив дополнений не проверен, а токи зависят от состояния подключения.
  • USB-IF: USB 3.2 Specification Revision 1.1USB 3.2 Revision 1.1.pdf: Revision History, §§1.1,3.1,3.2.1,3.2.1.3,8.5,11.4Спецификация описывает развитие USB 3.0–3.2, раздельные линии передачи и приёма, двухлинейный режим через USB-C и питание настроенного устройства. Геометрию прежних разъёмов задают отдельные документы; скорость сигнализации отличается от скорости файлов, а режим Gen 1×2 не выделен в отдельную карточку.
  • USB-IF: USB4 Specification Version 2.0, November 2025USB4 Specification 2.0 November 2025 - CLEAN.pdf: §§2.1.1.2–2.1.1.5,2.1.5,2.2.10; Revision HistoryРазделы USB4 описывают туннелирование и направления передачи: у хоста и периферии 20 Гбит/с обязательны, 40 и 80 Гбит/с необязательны; у USB4-хаба 20 и 40 Гбит/с обязательны, 80 Гбит/с необязательны. PCIe у хоста необязателен; требования хаба нельзя переносить на хост; сравнение с Thunderbolt относится к ПК, а не ко всем устройствам.
  • USB-IF: USB Type-C Cable and Connector Specification Release 2.5USB Type-C Spec R2.5 - March 2026.pdf: Revision History; §§2.3,3.2.3/Table3-4 p.76,3.4/Tables3-10–11,3.5/Table3-12,3.11.2,4.9Спецификация задаёт контакты и маркировку кабелей: 24 позиции гнезда и 22 позиции штатного штекера без B6 и B7 обозначают контакты, а не число проводников. Схемы не задают точные размеры и не гарантируют все функции конкретного изделия.
  • USB-IF: USB Power Delivery Specification Revision 3.2 Version 1.2Revision 3.2 Version 1.2, 19 августа 2026; §3, таблицы 3.1–3.2 и 3.5–3.6; §§7.9.1–3: режимы питания и согласование; §6.4.2.1.3, таблица 6.21: шаг запроса напряжения PPSСпецификация описывает согласование USB PD, напряжения SPR и EPR и шаг запроса PPS 20 мВ; диапазон PPS определяется APDO, границы которого кодируются в единицах 100 мВ. Диалог упрощён: показаны не все сообщения, таймеры, ошибки и вход в EPR, а набор напряжений и ток зависит от мощности порта и кабеля.
  • USB-IF: Battery Charging Specification Revision 1.2BC1.2_without errata 2010-12-7.pdf: Revision History, §§1.4.4,1.4.7,1.4.13,1.7,4.4,4.6,Table5-2Предел 1,5 А относится к потреблению переносного устройства при условиях BC 1.2; номинал источника DCP может отличаться, и ток 1,5 А доступен не от любого DCP. Дата страницы 2019 года не является датой выпуска стандарта.
  • VESA: VESA Brings DisplayPort to New USB Type-C ConnectorAnnouncement; paragraph on allfour/two lanes and separate USB2VESA объясняет использование двух линий DisplayPort вместе с SuperSpeed USB либо всех четырёх для видео; USB 2.0 использует отдельные контакты. Это официальное пояснение, а не полная спецификация Alt Mode; исторические пределы разрешения и мощности не универсальны для современных изделий.
  • Intel: Thunderbolt Messaging Guidep.2 Comparing Thunderbolt Versions and footnotesТребования Thunderbolt 4 к ПК включают 40 Гбит/с, PCIe 32 Гбит/с и два дисплея 4K. Это сводка Intel, а не полный стандарт сертификации; условия зарядки и защиты DMA уточняют сноски, требования к ПК нельзя переносить на любые аксессуары.
