Разъёмы и оптические модули

USB-C

Кабельный штекер USB-C для данных, видео и питания.

Спецификация

2014: USB Type-C 1.0. Скоростной профиль USB4 v2.0 опубликован в 2022.

На рынке

С 2015: USB-C в серийном MacBook Apple. Это дата базового разъёма, не профиля 80 Гбит/с.

Напряжение

Обычно 5 В; до 48 В в режиме USB PD EPR.

Скорость

USB4: до 80 Гбит/с в каждом направлении; асимметричный режим до 120/40 Гбит/с.

Мощность

До 240 Вт (48 В × 5 А) с подходящим кабелем EPR.

Для 80 Гбит/с нужен кабель USB 80Gbps. Кабель на 240 Вт может поддерживать только USB 2.0.

DisplayPort

Полноразмерный видеоштекер с одним скошенным углом и фиксацией.

Спецификация

2006: DisplayPort 1.0. DisplayPort 2.1 опубликован в 2022.

На рынке

С 2008: первые поколения DisplayPort-устройств. Профиль DP80 появился позднее.

Напряжение

DP_PWR: 3,3 В на порте. Контакт 20 в обычном кабеле DP-to-DP не соединён.

Скорость

До 80 Гбит/с, четыре линии UHBR20 по 20 Гбит/с.

Кабель

Для полной полосы нужен сертифицированный DP80.

Устройства и кабель должны поддерживать один режим UHBR. Наличие разъёма DP 2.1 не означает поддержку всех 80 Гбит/с.

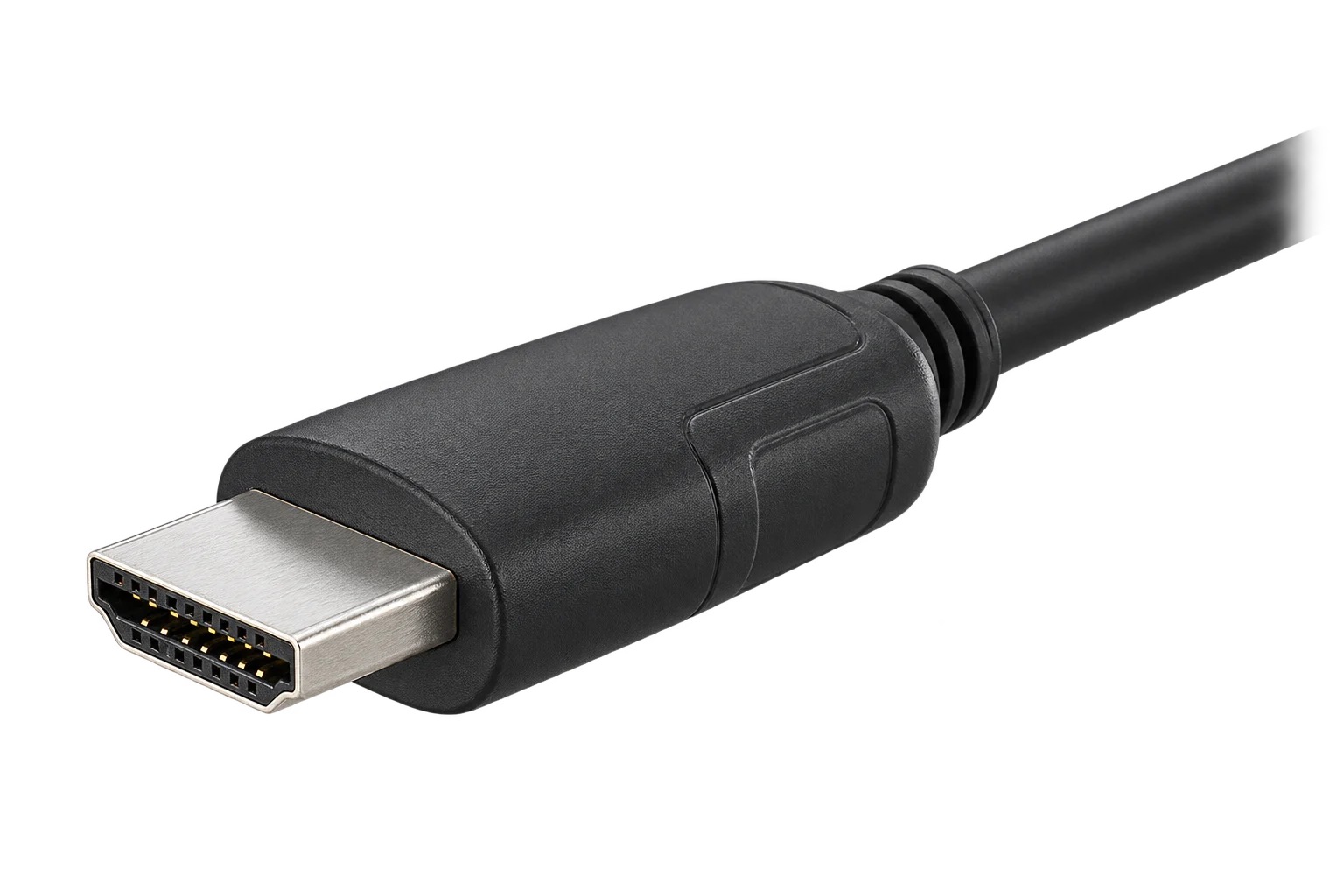

HDMI Type A

Полноразмерный HDMI Type A для подключения дисплея.

Спецификация

2002: HDMI 1.0 и Type A. HDMI 2.2 опубликован в 2025.

На рынке

С 2003: HDMI-проекторы Sony VPL-HS3/HS20, продажи объявлены на октябрь и ноябрь. Это дата Type-A, не режима 96 Гбит/с.

Напряжение

5 В на служебной линии.

Скорость

До 96 Гбит/с в HDMI 2.2 с кабелем Ultra96.

Питание кабеля

HDMI Cable Power: до 300 мА от 5 В, если источник и активный кабель поддерживают эту функцию.

GPMI Type-B

Собственный интерфейс GPMI Type-B для видео, данных и питания.

Спецификация

2025: серия стандартов GPMI опубликована 28 февраля.

На рынке

Год серийных продаж Type-B не подтверждён. Первые FPGA-образцы описаны в 2023; образцы не равны рыночной доступности.

Напряжение

Диапазон напряжений в открытой карточке HiSilicon не указан.

Скорость

До 192 Гбит/с, заявленная полоса Type-B.

Питание

До 480 Вт по данным HiSilicon.

Видео

Заявлена поддержка 8K при 120 кадрах/с.

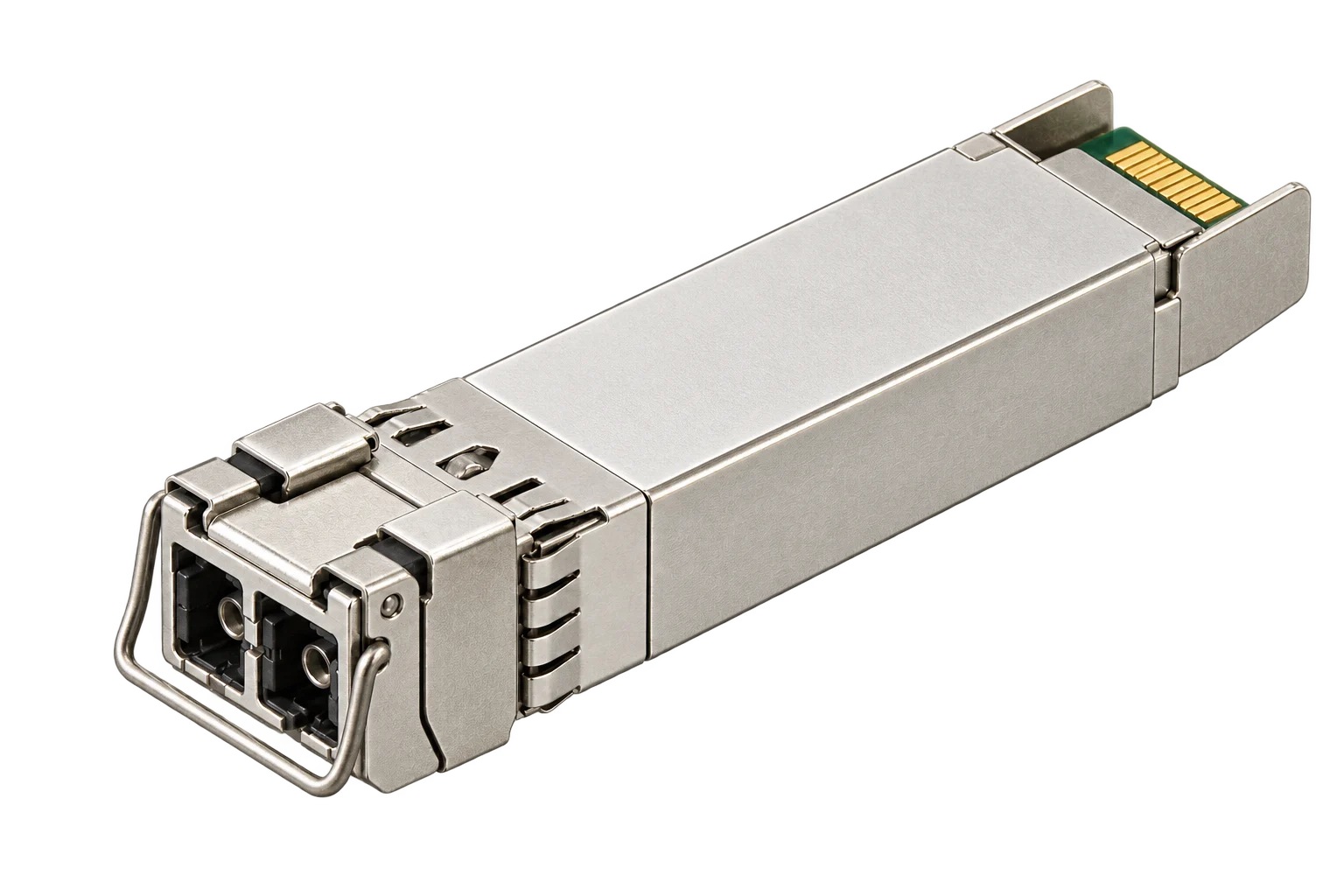

SFP+ · duplex LC

Узкий оптический модуль с двумя LC-гнёздами. Здесь показан профиль 10G Ethernet.

Спецификация

2009: опубликованная SFF-8431 Rev 4.1. Первоначальный проект появился в 2006.

На рынке

Не позднее 2008: SFP+ есть в коммерческом прайс-листе Cisco.

Напряжение

3,3 В питания активного модуля.

Скорость

10 Гбит/с для 10G Ethernet. В SFP+ также выпускают модули 16G Fibre Channel.

Дальность

Пример Cisco 10GBASE-LR: до 10 км по одномодовому волокну.

Окончание

Два LC; для LR применяют одномодовое волокно.

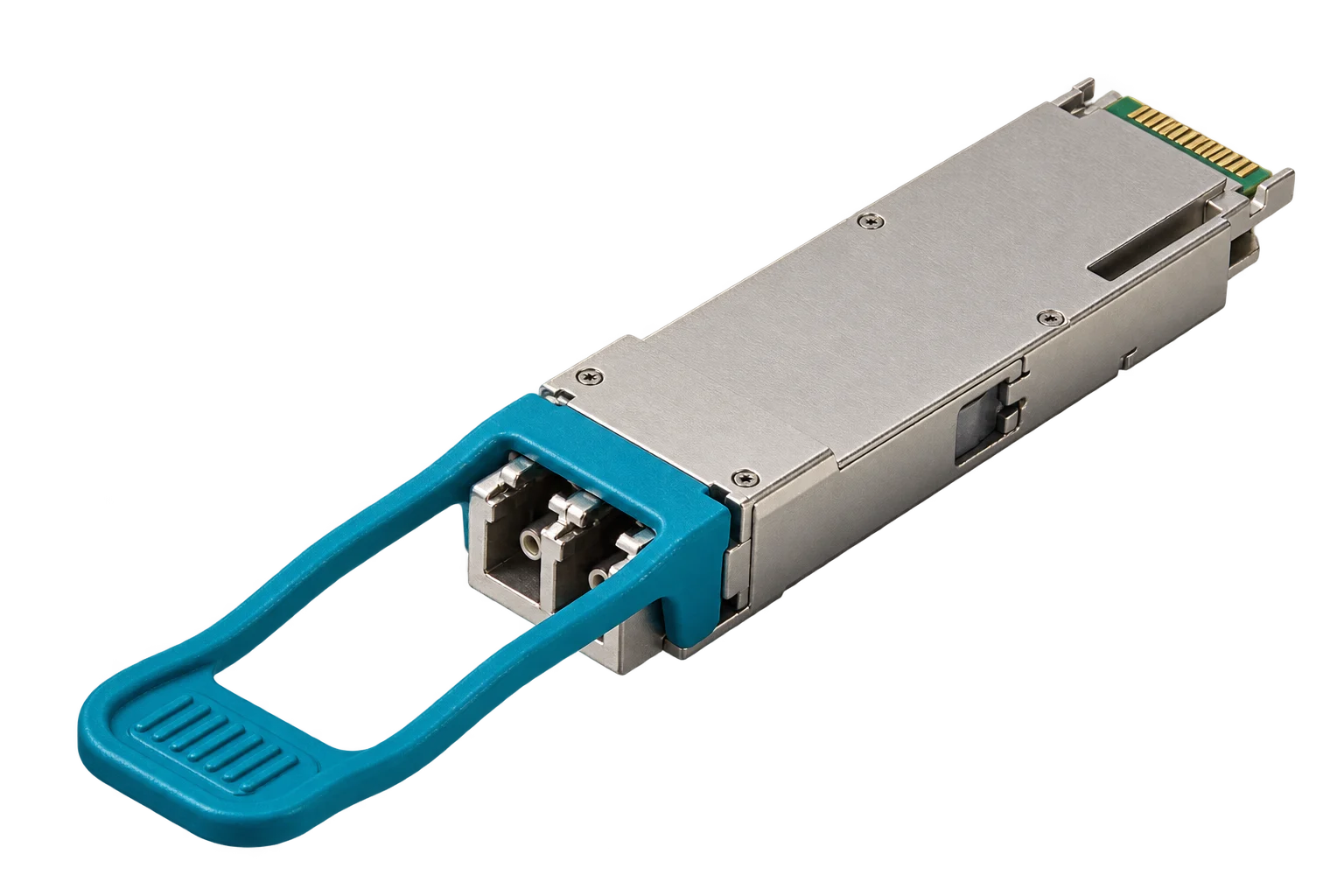

QSFP28 · duplex LC

Четырёхлинейный оптический модуль QSFP28. На иллюстрации исполнение с duplex LC.

Спецификация

2015: опубликованная редакция SFF-8665 Rev 1.9 для QSFP28.

На рынке

Подтверждены серийные поставки с 2016: 100G QSFP28 Source Photonics. Это дата указанного поставщика.

Напряжение

3,3 В питания активного модуля.

Скорость

До 100 Гбит/с Ethernet, четыре электрические линии по 25 Гбит/с.

Дальность

Пример Cisco 100GBASE-LR4: до 10 км по одномодовому волокну.

Окончание

Duplex LC у LR4; SR4 использует многоволоконный MPO.

QSFP-DD · MPO

Восьмилинейное семейство QSFP-DD с плотной электрической контактной частью.

Спецификация

2016: первая QSFP-DD MSA. QSFP-DD800 добавлен в 2021, QSFP-DD1600 в 2023.

На рынке

С 2019: коммерческие конфигурации 400G QSFP-DD Arista. Версии 800G/1600G появились позднее.

Напряжение

3,3 В питания активного модуля.

Скорость

До 1,6 Тбит/с у QSFP-DD1600, восемь линий по 200 Гбит/с. У QSFP-DD800: 800 Гбит/с.

Дальность

Пример Coherent 800G DR8: до 500 м по одномодовому волокну.

Окончание

Для DR8 используют MPO-16; другие PHY могут использовать LC или два MPO.

QSFP112 · MPO

Плоский QSFP112 с одним MPO/APC-гнездом и передней петлёй.

Спецификация

2021: QSFP112 включён в QSFP-DD MSA Rev 6.0.

На рынке

Не позднее 2022: работающие QSFP112-адаптеры NVIDIA описаны в руководстве. Коммерческий анонс Eoptolink сделан в 2021.

Напряжение

3,3 В; рабочий диапазон NVIDIA MMS1X00-NS400: от 3,135 до 3,465 В.

Скорость

400 Гбит/с, четыре линии по 100 Гбит/с; PAM4.

Дальность

MMS1X00-NS400: до 500 м по одномодовому волокну.

Потребление

До 9,5 Вт для указанного модуля NVIDIA.

QSFP112 имеет четыре линии, QSFP-DD восемь. Для этого DR4-варианта нужен MPO-12/APC и подходящая полярность кабеля.

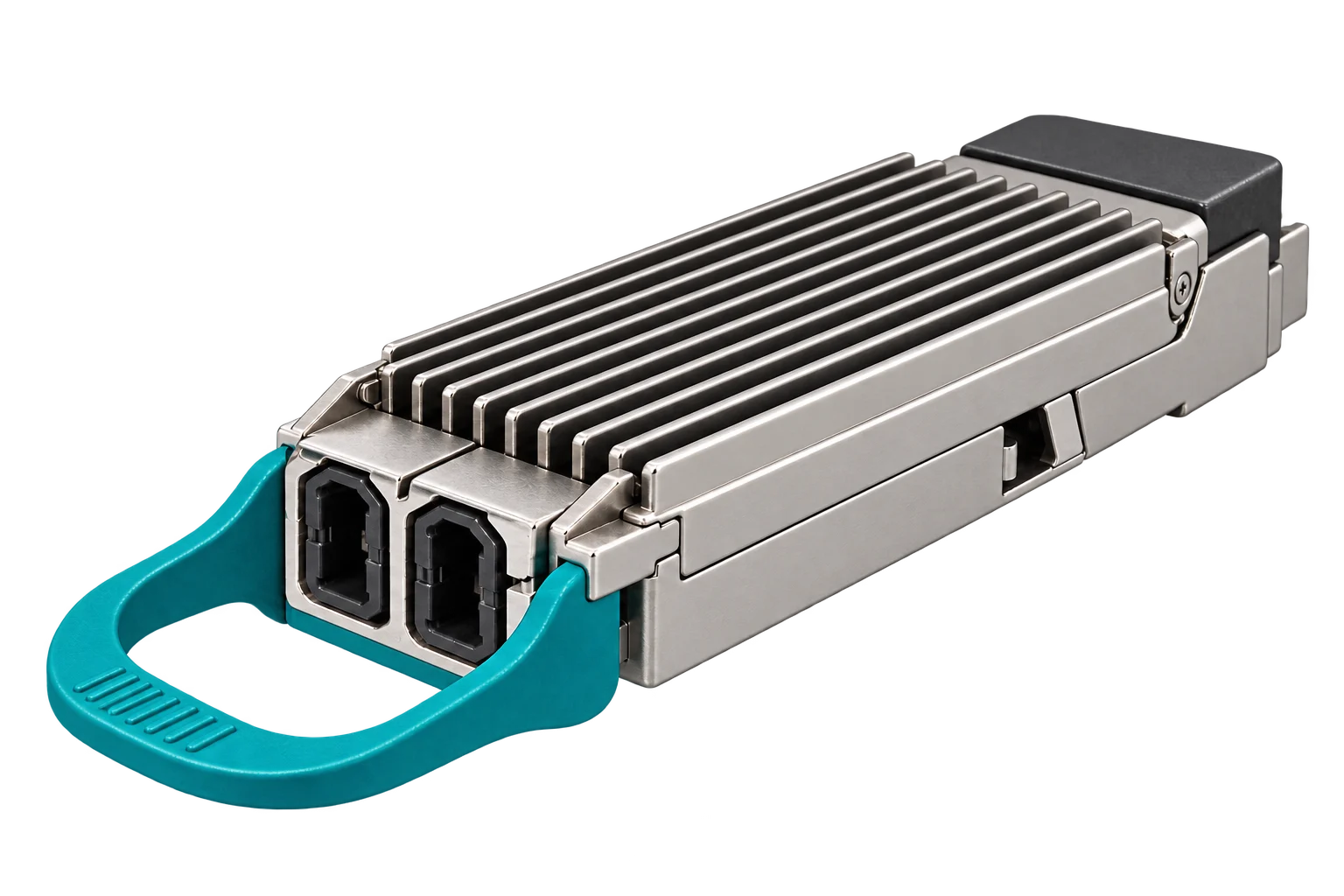

OSFP · twin-port, IHS

OSFP с собственным радиатором. На иллюстрации два оптических порта twin-port.

Спецификация

2017: OSFP MSA Rev 1.0. OSFP800 добавлен в 2021, OSFP1600 в 2022.

На рынке

С 2018: Arista объявила доступность 400G OSFP в IV квартале. Это раннее поколение, не показанный класс 800G.

Напряжение

3,3 В; диапазон MSA от 3,135 до 3,465 В.

Скорость

Семейство OSFP до 1,6 Тбит/с. Показанное twin-port исполнение класса 800G: два порта по 400 Гбит/с.

Дальность

Пример 800G DR8: до 500 м по одномодовому волокну.

Охлаждение

IHS: радиатор встроен в модуль.

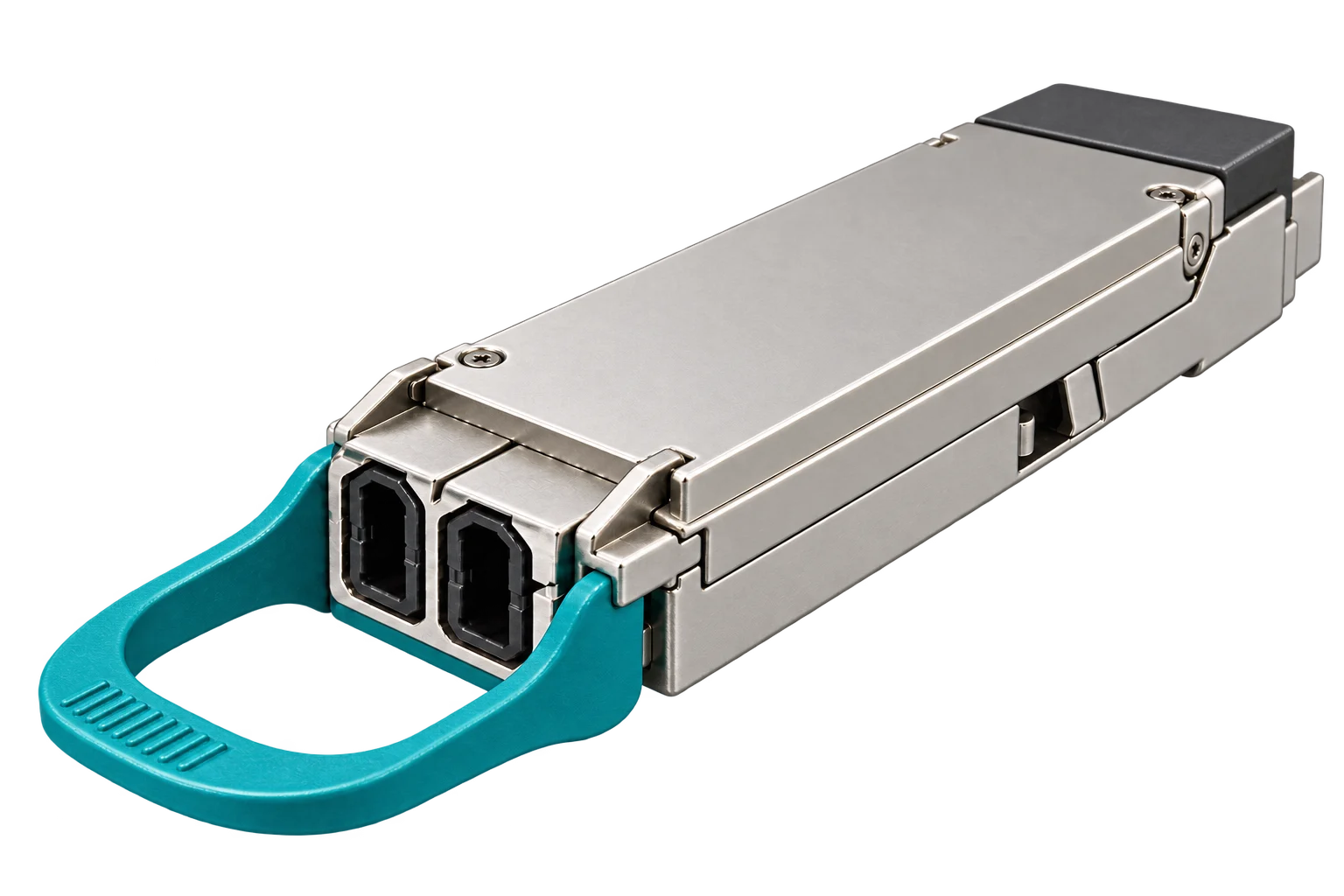

OSFP-RHS · twin-port

Плоский OSFP-RHS передаёт тепло радиатору клетки в устройстве.

Спецификация

2019: OSFP-RHS добавлен в OSFP MSA Rev 2.0.

На рынке

Первый год продаж RHS отдельно не установлен. В документации NVIDIA 2026 вариант 1.6T RHS обозначен как запланированный.

Напряжение

3,3 В; у NVIDIA MMS4A00 от 3,135 до 3,465 В.

Скорость

До 1,6 Тбит/с у OSFP1600: восемь линий по 200 Гбит/с.

Дальность

NVIDIA MMS4A00 2×DR4: до 500 м по одномодовому волокну.

Порты

Два MPO-12/APC у указанного twin-port модуля NVIDIA.

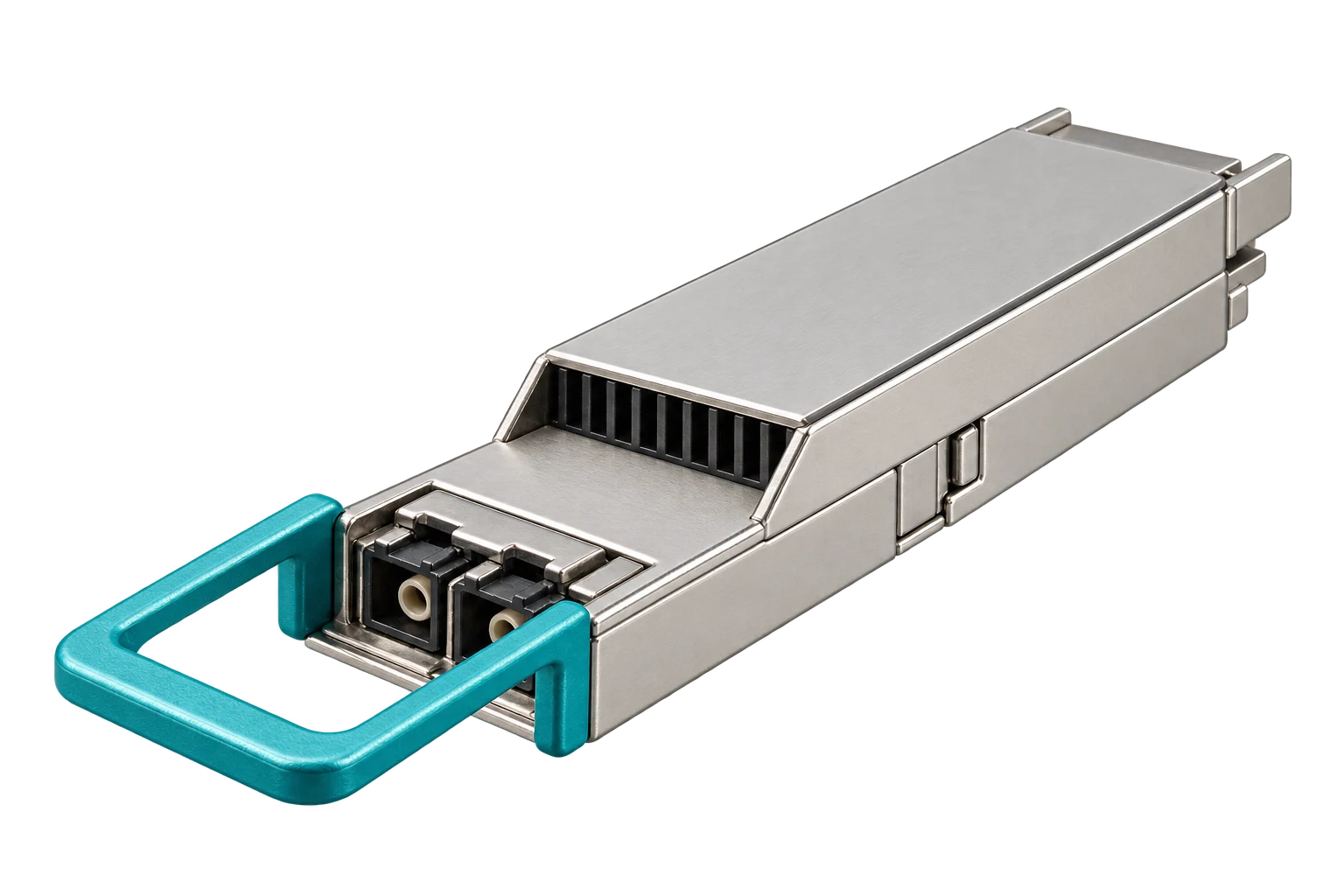

OSFP-XD · duplex LC

OSFP-XD удваивает число электрических линий по сравнению с восьмилинейным OSFP.

Спецификация

2023: OSFP-XD MSA Rev 1.0.

На рынке

Пассивные кабели присутствуют в каталоге Amphenol на 2026 год; первый год продаж не установлен.

Напряжение

3,3 В; диапазон MSA от 3,135 до 3,465 В.

Скорость

До 3,2 Тбит/с в MSA Rev 1.11: 16 линий по 200 Гбит/с.

Контакты

120 электрических контактов; 16 линий приёма и 16 передачи.

Готовые изделия

Amphenol выпускает медные кабельные сборки; оптическое окончание зависит от исполнения.

QSFP-DD · головка AEC

Активный медный кабель AEC имеет электронику восстановления сигнала в головках.

Спецификация

2016: интерфейс QSFP-DD; поколение QSFP-DD800 добавлено в 2021. Отдельного стандарта корпуса AEC нет.

На рынке

800G QSFP-DD AEC подтверждён в каталоге Broadex на 2026 год; первый год продаж именно этого исполнения не установлен.

Напряжение

3,3 В от портов QSFP-DD.

Скорость

800 Гбит/с для показанного класса QSFP-DD AEC, восемь линий по 100 Гбит/с.

Дальность

Зависит от артикула. Пример активных QSFP-DD кабелей Amphenol: до 4 м.

Среда

Медь; в головках установлена активная электроника.

ELSFP · внешний лазер

Сменный ELSFP подаёт непрерывный лазерный свет оптическим движкам CPO.

Спецификация

2023: первый OIF ELSFP Implementation Agreement.

На рынке

Модуль ELSFP-350 есть в каталоге Lumentum на 2026 год; начало продаж не подтверждено. Новый OCI-DWDM вариант ожидается в 2027.

Напряжение

3,3 В; диапазон OIF от 3,135 до 3,465 В.

Скорость

Собственной скорости передачи данных нет. Полосу определяет оптический движок, который использует этот лазер.

Оптический выход

Пример Lumentum ELSFP-350: 1311 нм, до 24 dBm (около 250 мВт) на длину волны.

Обслуживание

Сменный модуль с оптическим blind-mate подключением.

Совместимость определяют длина волны, число лазерных каналов, оптическая мощность и требования CPO-платформы.

LC duplex · два ввода

Два LC-штекера соединяют отдельные передающее и принимающее волокна.

Спецификация

2002: первая IEC 61754-20 для семейства LC.

На рынке

С 1997: LC в линейке SYSTIMAX. Изделия появились раньше IEC-спецификации.

Напряжение

Электрическое питание не требуется.

Скорость

Разъём LC не задаёт предел. Примеры: 10GBASE-LR 10 Гбит/с и 100GBASE-LR4 100 Гбит/с.

Волокна

Два волокна; диаметр керамической феррулы 1,25 мм.

Дальность

Пример 100GBASE-LR4: до 10 км; определяется трансиверами и волокном.

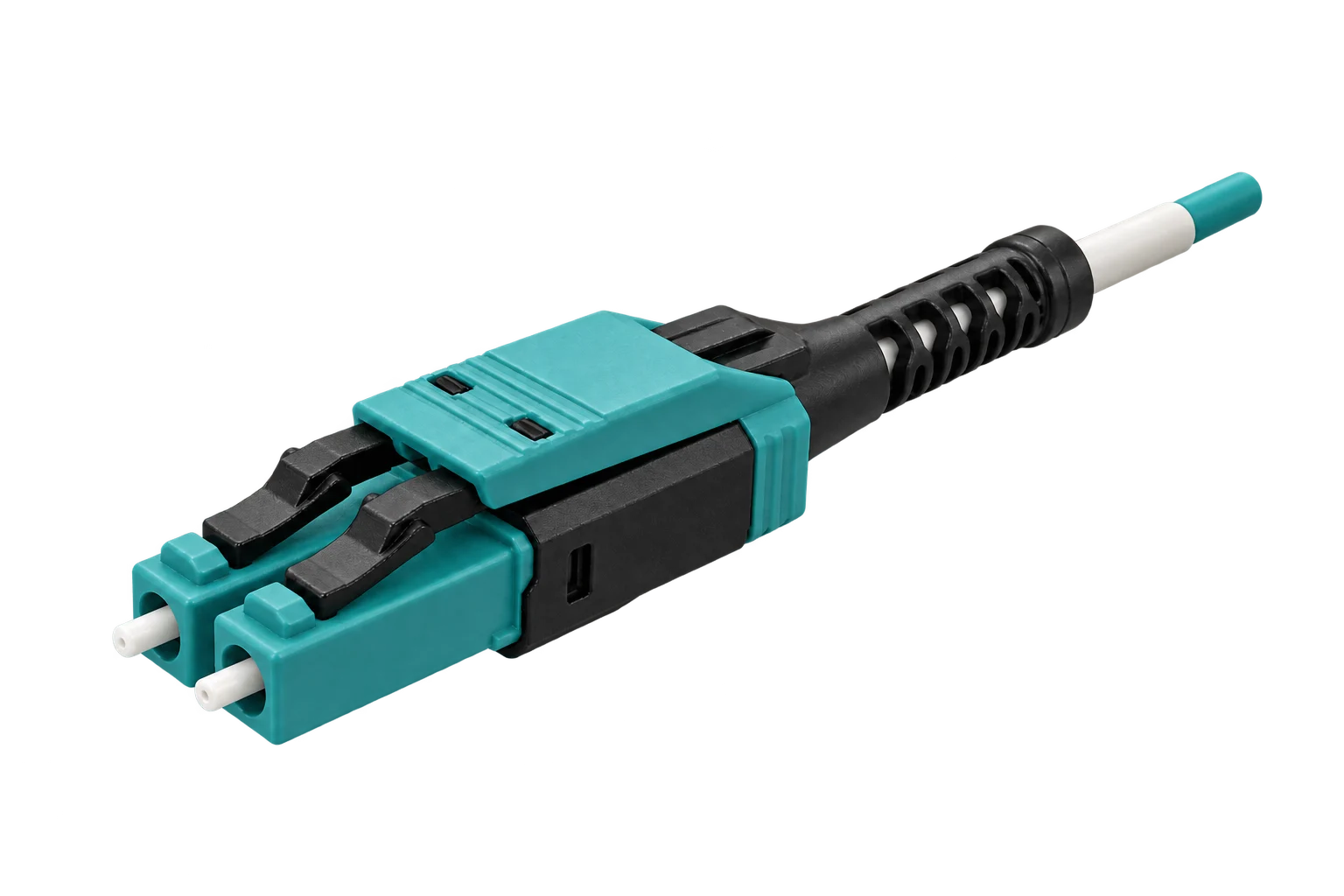

LC duplex · uniboot

LC uniboot объединяет два оптических волокна в одном кабельном вводе.

Спецификация

2002: IEC 61754-20 для LC. Uniboot использует тот же интерфейс LC.

На рынке

С 2018: показанное исполнение ELiMENT LC uniboot US Conec. Другие uniboot-кабели существовали раньше.

Напряжение

Электрическое питание не требуется.

Скорость

Как у обычного LC: определяется оптическим PHY. Пример 100GBASE-LR4: 100 Гбит/с.

Волокна

Два волокна в общем кабеле; два стандартных LC-наконечника.

Практика

Меньше отдельных кабельных вводов в плотной коммутации.

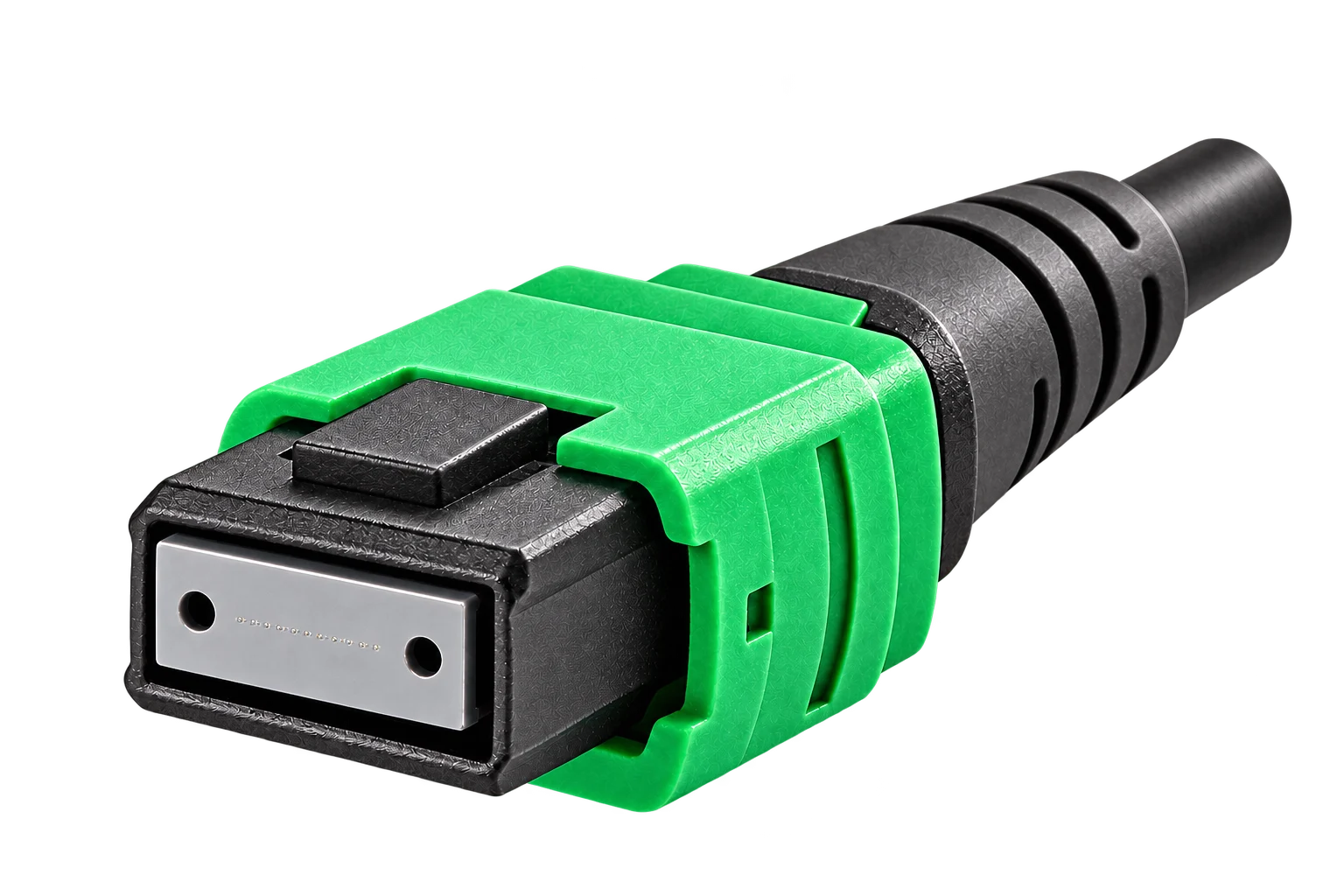

MPO-12/APC · female

MPO-12/APC объединяет до 12 позиций волокон в одной ферруле. Показан разъём с направляющими отверстиями.

Спецификация

1996: IEC 61754-7 для семейства MPO. Это дата семейства, не отдельной версии APC.

На рынке

Не позднее 1996: 12-волоконные MTP/MPO US Conec. Первое появление именно APC-исполнения отдельно не датировано.

Напряжение

Электрическое питание не требуется.

Скорость

Предел задаёт оптика. Пример DR4: 400 или 800 Гбит/с через один MPO-12/APC.

Активные волокна

DR4 использует восемь волокон: четыре Tx и четыре Rx.

Дальность

Пример NVIDIA 800G DR4 в twin-port 1.6T: до 500 м.

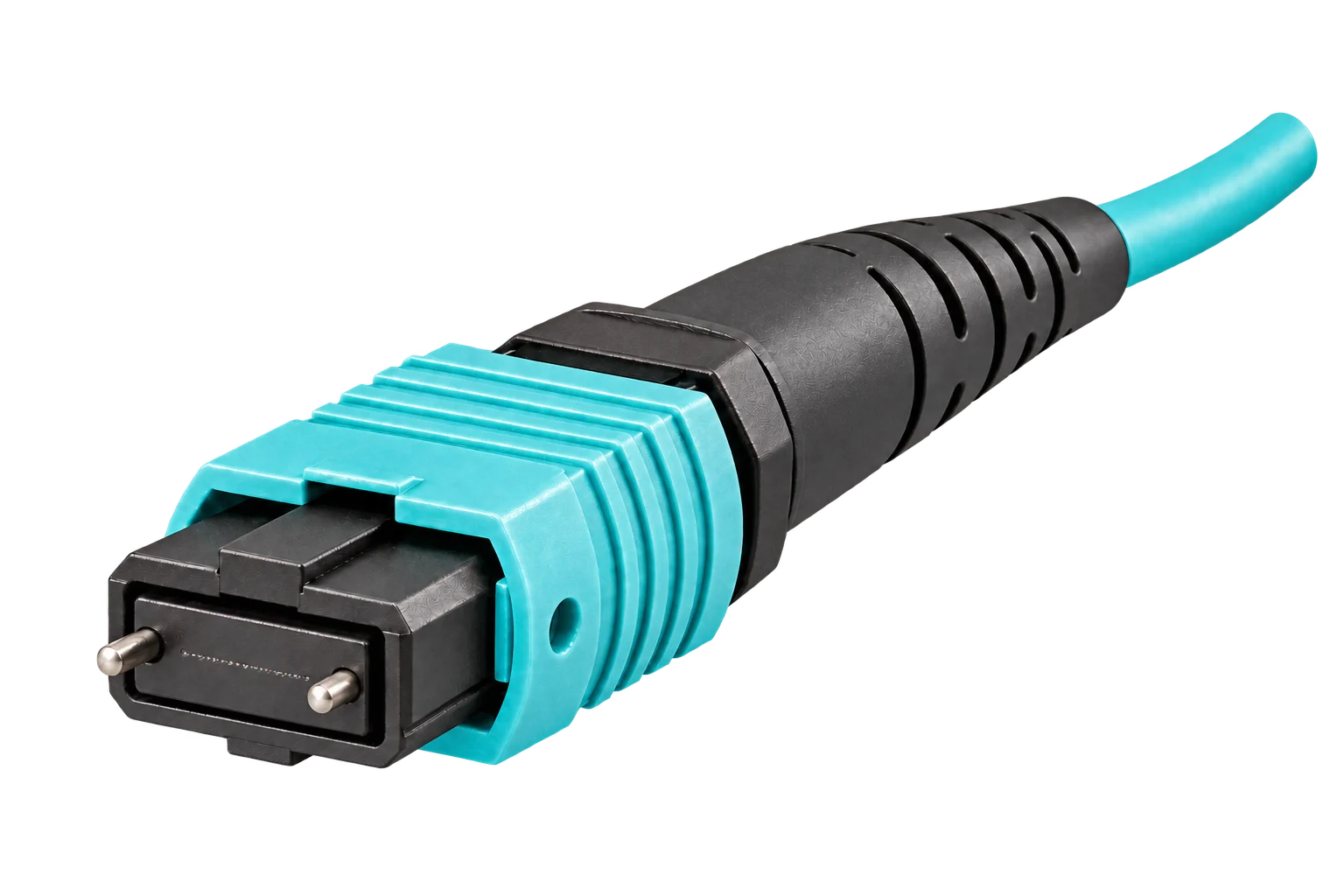

MTP · base-12, male

MTP является маркой US Conec в семействе MPO. Показан вариант base-12 с направляющими штифтами.

Спецификация

1996: IEC 61754-7 для MPO; MTP является маркой совместимого соединителя.

На рынке

С 1996: US Conec выпустила семейство MTP с 4, 8 и 12 волокнами.

Напряжение

Электрическое питание не требуется.

Скорость

Предел задаёт оптика. Типичный пример 100GBASE-SR4: 100 Гбит/с, восемь активных волокон.

Конструкция

12 позиций волокон; центральный ключ; показан male-вариант.

Кабель

MTP/MPO бывает разного пола, полярности и полировки.

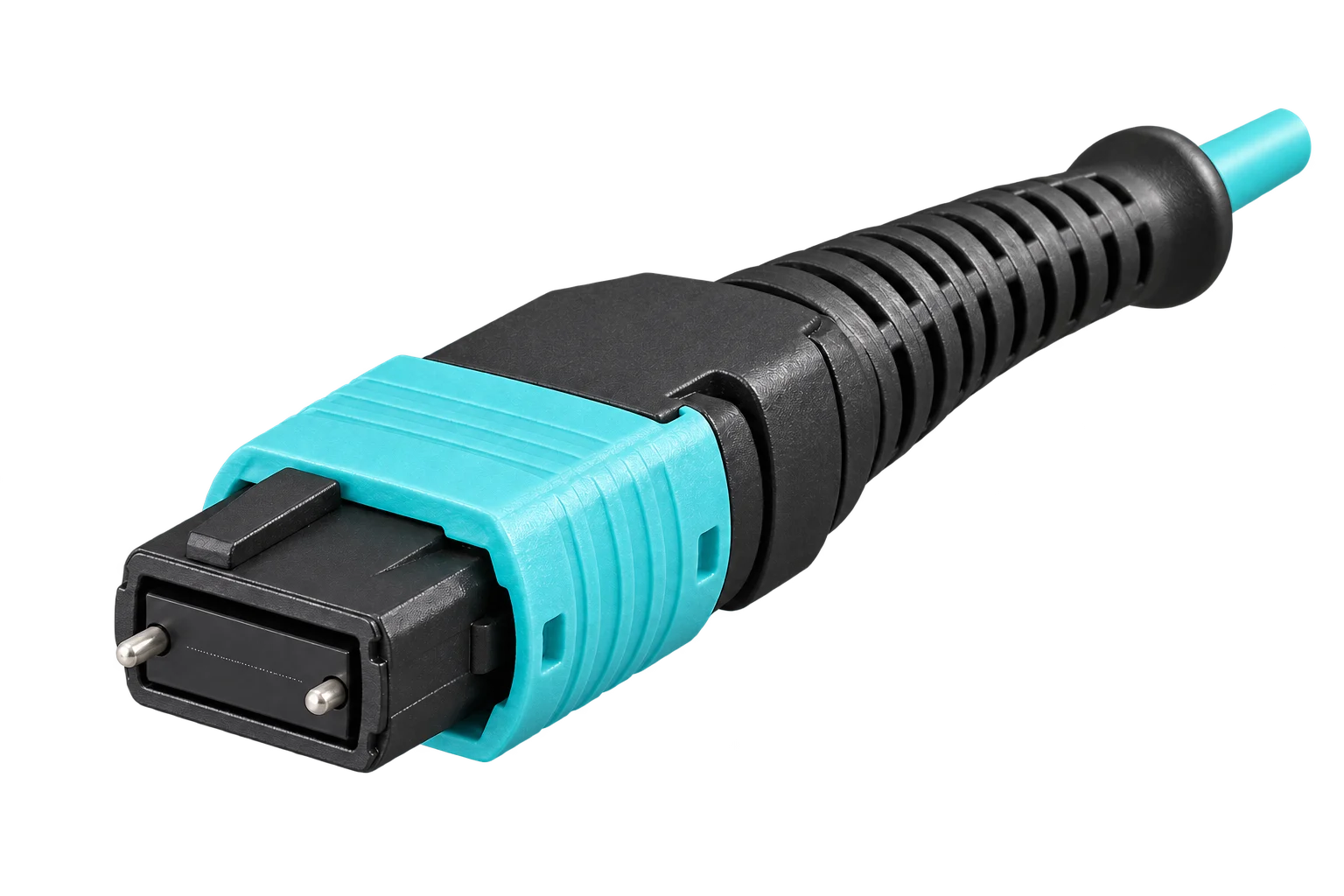

MTP-16 · male

MTP-16 имеет смещённый ключ и 16 волокон в одном ряду.

Спецификация

2015: ANSI/TIA-604-18 (FOCIS-18) для MPO-16.

На рынке

С 2015: новое исполнение MTP-16 в истории продукта Corning.

Напряжение

Электрическое питание не требуется.

Скорость

Предел задаёт оптика. Пример 800G DR8 с MPO-16: 800 Гбит/с.

Волокна

Восемь Tx и восемь Rx для DR8; направляющие штифты разнесены на 5,3 мм.

Пример дальности

Coherent 800G DR8: до 500 м по одномодовому волокну.

MCIO · Internal PCIe

MCIO соединяет платы и накопители внутри серверов. Показан 74-контактный вариант x8.

Спецификация

2021: SFF-TA-1016 Rev 1.0. CopprLink Internal опубликован в 2024; MCIO Gen 7 предложен в 2025.

На рынке

Не позднее 2022: готовые MCIO-изделия с заказными артикулами Teledyne LeCroy. Разъёмы MCIO Gen 7 Amphenol доступны с 2025.

Напряжение

До 30 В DC: электрический рейтинг контакта SFF-TA-1016, а не профиль зарядки.

Скорость

До 128 ГТ/с на линию у новых MCIO PCIe 7.0; PCIe 6.0 использует 64 ГТ/с.

Линии

У 74-контактного варианта x8 восемь линий. PCIe 7.0 x8: до 128 ГБ/с в одном направлении до накладных расходов.

Дальность

CopprLink Internal: до 1 м. Готовый кабель должен быть рассчитан на нужное поколение PCIe.

CopprLink External · x16

Внешний CopprLink соединяет узлы PCIe: вычислитель, накопители, память или ускорители.

Спецификация

2024: CopprLink External PCI-SIG. Механическая SFF-TA-1032 Rev 1.0 опубликована в 2025.

На рынке

Готовые кабели PCIe 5.0 CopprLink есть в каталоге StarGen на 2026 год; первый год продаж не установлен.

Напряжение

До 29,9 В DC: рейтинг контакта SFF-TA-1032. Питание оборудования задаёт платформа.

Скорость

PCIe 6.0: до 64 ГТ/с на линию. Для x16 до 128 ГБ/с в одном направлении до накладных расходов.

Линии

Показан модуль x16; стандарт предусматривает также x4 и x8.

Дальность

До 2 м для медного CopprLink External.

OCuLink · x4

OCuLink выводит компактную линию PCIe для накопителей или внешней видеокарты.

Спецификация

2015: PCI Express OCuLink Rev 1.0.

На рынке

Не позднее 2020: готовые серверные OCuLink-решения описаны в руководстве Supermicro. Ранний год начала продаж отдельно не установлен.

Напряжение

До 30 В: рейтинг контактов Amphenol G14. Питание видеокарты в eGPU-доке обеспечивает отдельный блок питания.

Скорость

PCIe 4.0 x4: 16 ГТ/с на линию, 64 Гбит/с до кодирования. После 128b/130b около 7,88 ГБ/с в одном направлении, до пакетных накладных расходов.

Линии

Четыре линии в показанном кабеле x4.

Готовые варианты

Supermicro CBL-SAST-0819: 65 см; Delock 85211: 0,5 м, профиль PCIe 3.0.
