История USB

Перейти к году

До флешек и до USB: короткие ответы

История переносных носителей и история USB — разные линии. Дискета требует своего дисковода, а USB описывает подключение устройств.

ВопросКороткий ответ
Что вставляли до USB-флешек?Для переноса файлов использовали дискеты: их вставляли в подходящий дисковод, а не в USB-порт. Коммерческие USB-флешки появились в продаже в 2000 году.
Когда появился USB?Спецификация USB 1.0 вышла 15 января 1996 года. Она поддерживала скорости 1,5 и 12 Мбит/с. Это отдельная дата от начала продаж USB-флешек.

1971: дискеты и дисководы · 1996: USB 1.0 · USB-флешки и патенты

Источники: CHM: история дискет · CHM: переносные накопители · IEEE: USB, 1996

  1. 1951

    Экран, похожий на осциллограф

    В 1951 году в MIT заработал Whirlwind, один из ранних компьютеров с выводом текста и графики на экран. Его круглый дисплей на электронно-лучевой трубке напоминал осциллограф.

    Computer History Museum: экран Whirlwind

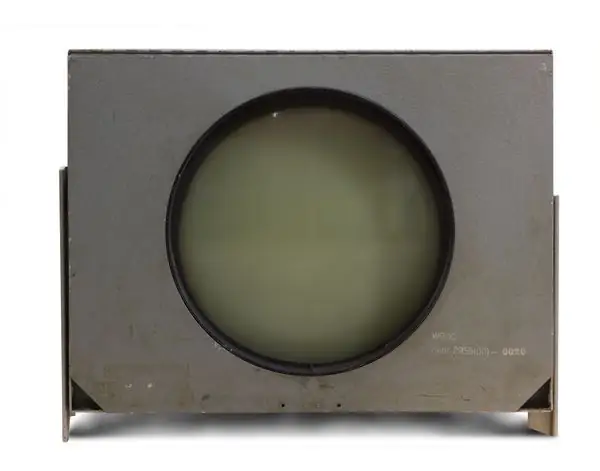

    Круглый электронно-лучевой экран Whirlwind в металлическом корпусе
  2. 1957

    Процессор больше не ждёт периферию

    Программы поступали в компьютер с внешних носителей, а результаты уходили на принтер или ленту. Пока медленная периферия передавала данные, дорогой процессор мог простаивать.

    В историческом обзоре Computer History Museum развитие каналов ввода-вывода IBM отнесено к 1957 году. В IBM 709 обмен с устройствами поручили отдельным каналам: процессор продолжал вычисления, пока они занимались передачей данных.

    Computer History Museum: развитие подсистем хранения

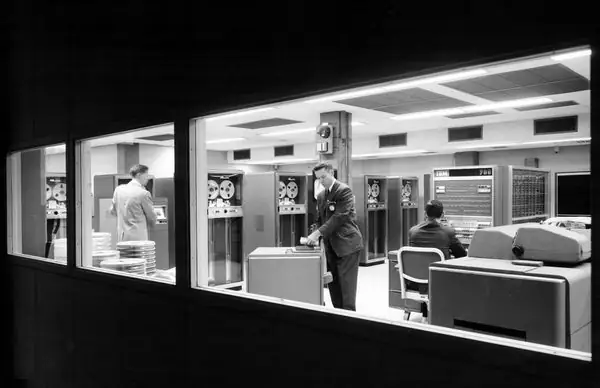

    Архивная фотография зала IBM 709 с вычислительной системой и периферией
  3. 1960

    Начало 1960-х

    RS-232: данные идут по очереди

    В начале 1960-х появился RS-232 для связи терминала с аппаратурой передачи данных, обычно модемом. Биты шли один за другим. Такой способ передачи называли serial, то есть последовательным.

    Электромеханические телетайпы могли передавать данные токовой петлёй. В RS-232 значения битов обозначали уровнями напряжения.

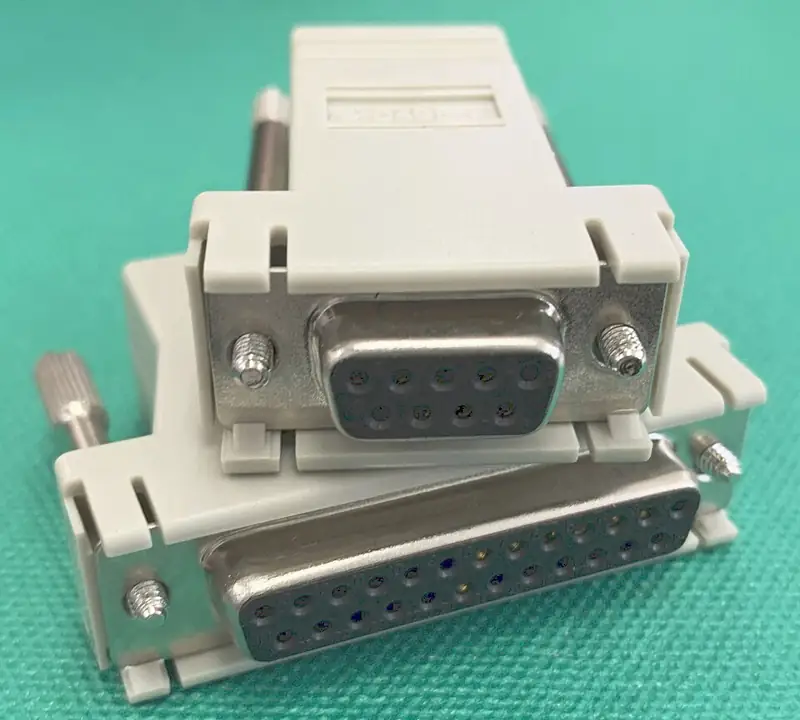

    С последовательными портами закрепились 25-контактный DB-25 и более поздний 9-контактный DE-9. Последний часто называли DB-9. Этот COM-порт надолго остался на задней стенке ПК.

    RS-232Teletype и токовая петляTexas Instruments: история RS-232, §4.1.1

    Девятиконтактный и двадцатипятиконтактный разъёмы последовательного интерфейса
  4. 1962

    Октябрь 1962

    Данные можно унести вместе с диском

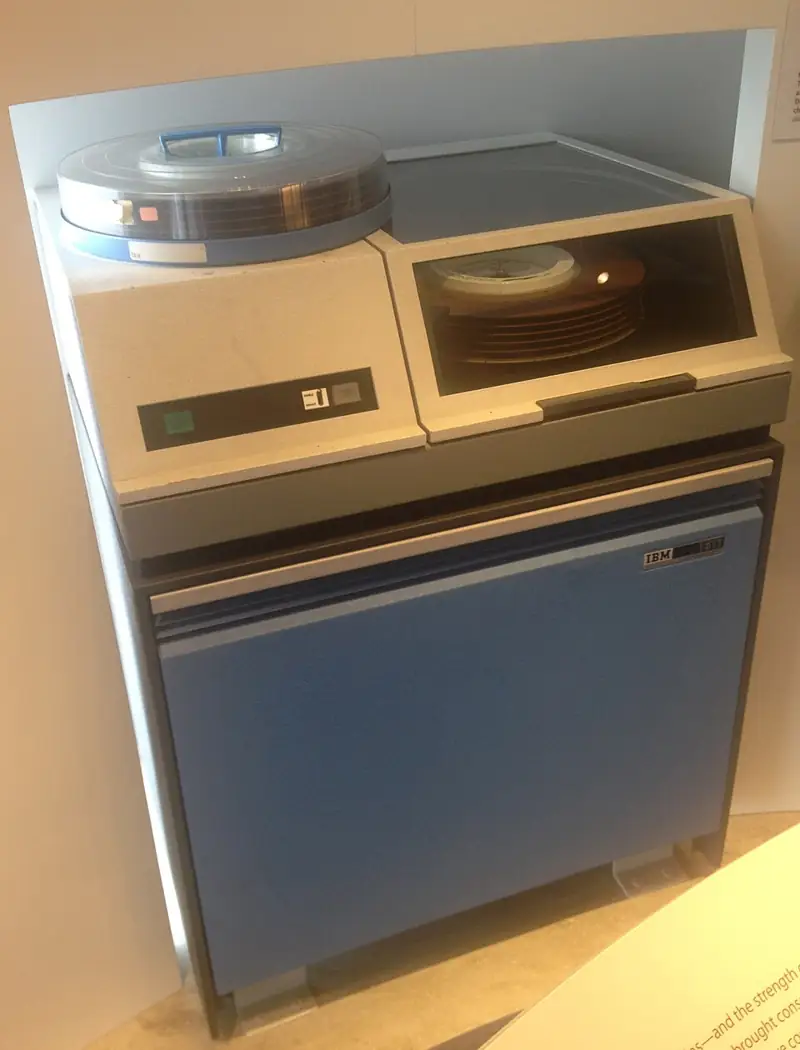

    IBM представила накопитель 1311 со съёмным пакетом дисков. Пакет можно было вынуть, унести и установить в другой совместимый накопитель.

    Computer History Museum, 1962StorageNewsletter

    Напольный накопитель IBM 1311 со съёмным дисковым пакетом
  5. 1964

    Деревянная мышь с кабелем

    Билл Инглиш построил первый прототип мыши по идее Дугласа Энгельбарта. Деревянной коробочкой двигали по столу, чтобы управлять указателем на экране. Кабель напоминал хвост, и за устройством закрепилось название «мышь».

    SRIComputing History

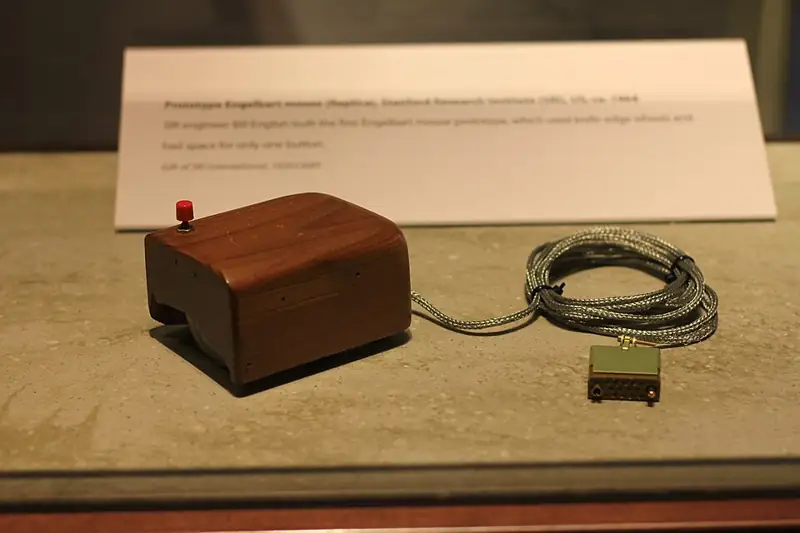

    Деревянный прототип мыши Энгельбарта с кабелем
  6. 1970

    1970–1981

    Принтер получает параллельный интерфейс

    Принтер Centronics 101 принимал несколько битов одновременно, каждый по своему проводу. Это отличалось от последовательной передачи, при которой биты шли по очереди.

    Позже параллельный порт появился на IBM PC. На стороне принтера использовали 36-контактный разъём Centronics, а на стороне ПК стоял DB-25.

    CentronicsParallel port

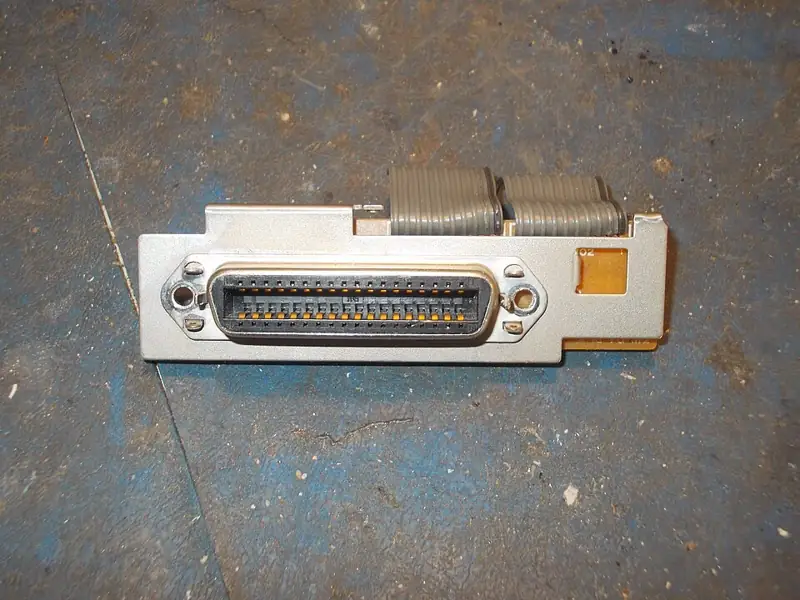

    Разъём параллельного интерфейса Centronics с двумя рядами контактов
  7. 1971

    Дискета меняет способ переноса данных

    IBM начала поставлять восьмидюймовый дисковод 23FD. Первые дискеты предназначались для загрузки данных в большие машины и были доступны только для чтения. Носитель диаметром около двадцати сантиметров в обычный карман не помещался.

    Позднее дискеты и приводы стали меньше. Для каждого формата по-прежнему требовался подходящий дисковод.

    Computer History Museum, 1971Floppy disk drive interface

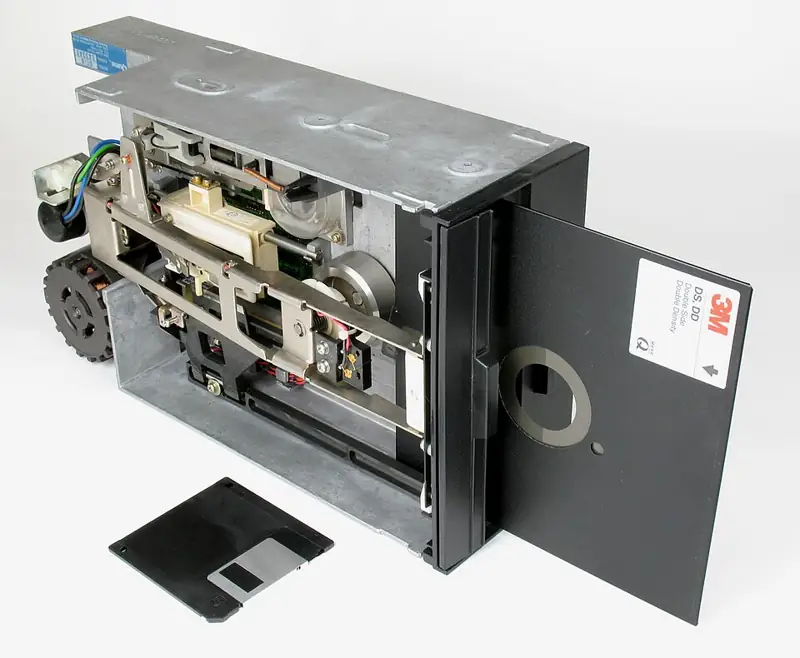

    Восьмидюймовый дисковод с открытым механизмом
  8. 1981

    DE-9 для монитора и других устройств

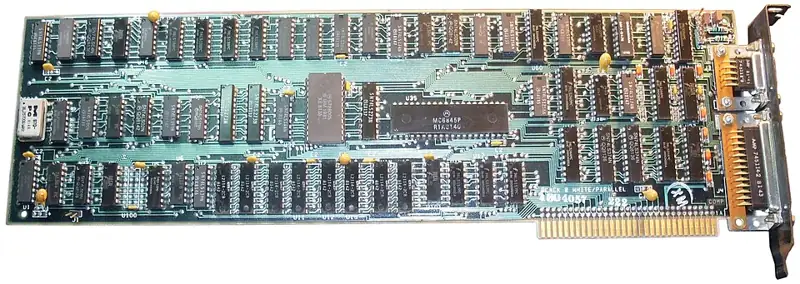

    С IBM PC вышла монохромная видеоплата MDA. Монитор подключали к её девятиконтактному разъёму DE-9.

    Такой же корпус разъёма встречался у последовательных портов и некоторых мышей. Контакты передавали разные сигналы, поэтому похожие снаружи подключения не были взаимозаменяемыми.

    IBM PC Technical Reference, август 1981Monochrome Display Adapter

    Плата монохромного видеоадаптера IBM PC
  9. 1983

    Мыши Microsoft и Apple подключаются по-разному

    Microsoft выпустила мышь для IBM-совместимых ПК, а Apple снабдила мышью Lisa. Для каждой платформы нужны были свои подключение и драйверы.

    В продаже уже была Xerox Star с мышью: она вышла в 1981 году. Теперь устройство появлялось и на других платформах, хотя общего способа подключить его к компьютеру ещё не существовало.

    Computer History Museum: Microsoft MouseComputer History Museum: мышь Xerox StarApple pointing devices

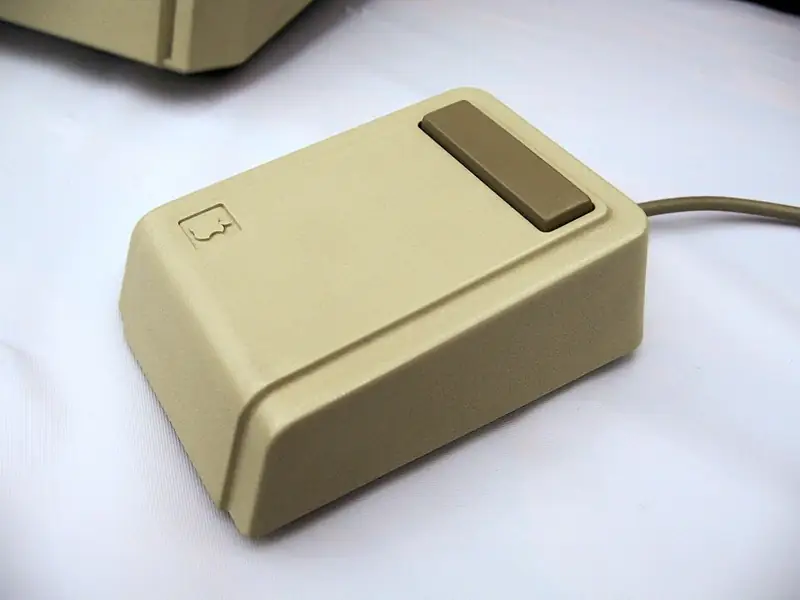

    Бежевая однокнопочная мышь Apple Lisa с проводом
  10. 1987

    PS/2 для мыши и клавиатуры, VGA для экрана

    В линейке IBM PS/2 мышь и клавиатура получили шестиконтактные разъёмы mini-DIN. Тогда же IBM представила VGA с пятнадцатью контактами для монитора.

    Гнёзда PS/2 выглядели одинаково, и их легко было перепутать. Позднее назначение стали часто обозначать цветом.

    IBM: история PS/2 и VGAPS/2 portVGA connector

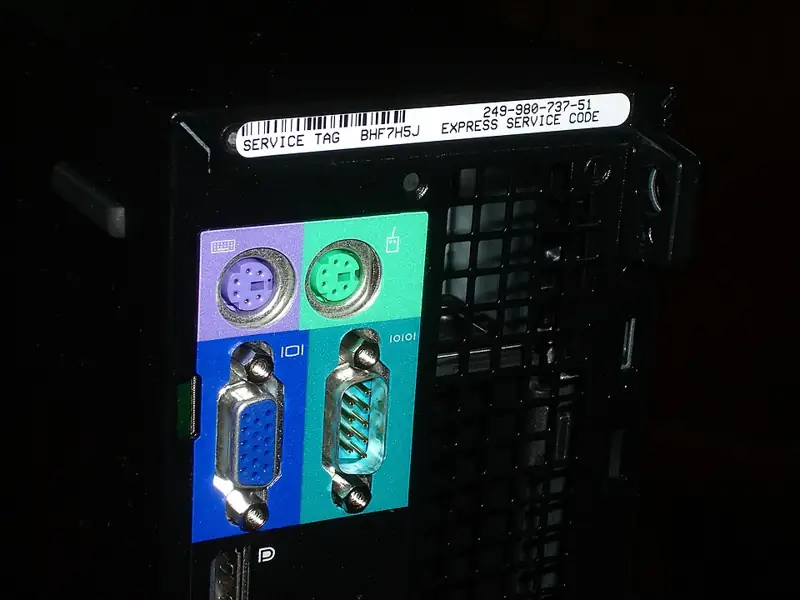

    Панель с гнёздами клавиатуры и мыши PS/2 и видеоразъёмом VGA
  11. 90-е

    Середина 1990-х

    Зоопарк портов на задней стенке ПК

    У типичного ПК середины 1990-х мышь, клавиатура, принтер и модем требовали разных портов. Подключённое не туда устройство могло просто не заработать.

    Нередко приходилось выключать компьютер, устанавливать драйвер и настраивать ресурсы. Даже покупка обычной периферии могла потребовать возни с подключением. USB задумывали, чтобы упростить эту работу.

    Intel: проблемы подключения в начале 1990-х

  12. 1996

    15 января 1996

    Семь компаний договариваются о USB

    15 января вышла спецификация USB 1.0. Над ней работали Compaq, DEC, IBM, Intel, Microsoft, NEC и Nortel. Одним из сторонников более простого подключения периферии был инженер Intel Аджай Бхатт.

    Universal Serial Bus, универсальная последовательная шина, поддерживала скорости 1,5 и 12 Мбит/с. Через хабы к компьютеру подключали несколько устройств. Система обнаруживала их после подключения и могла питать небольшую периферию.

    На стороне компьютера использовали Type-A, на стороне устройства ставили Type-B. Для подключения больше не требовалось выключать компьютер.

    IEEE: USB, 1996Intel: история USB

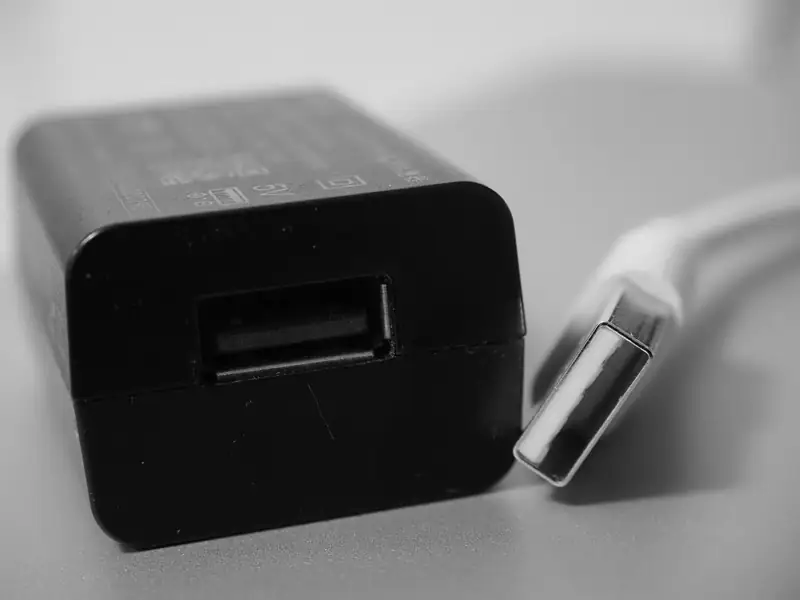

    Прямоугольный штекер USB-A рядом с гнездом
  13. 1998

    Август 1998

    iMac делает ставку на USB

    В августе Apple выпустила iMac G3 с клавиатурой и мышью на USB. В нём не было прежних ADB и SCSI, а также дисковода гибких дисков. Ethernet, модем, аудиоразъёмы и инфракрасный интерфейс остались.

    Выход iMac ускорил появление USB-периферии для Mac. На ПК стандарт распространялся благодаря поддержке чипсетов и операционных систем, а также работе производителей устройств.

    Apple: iMac 1998, технические характеристикиIntel: распространение USB

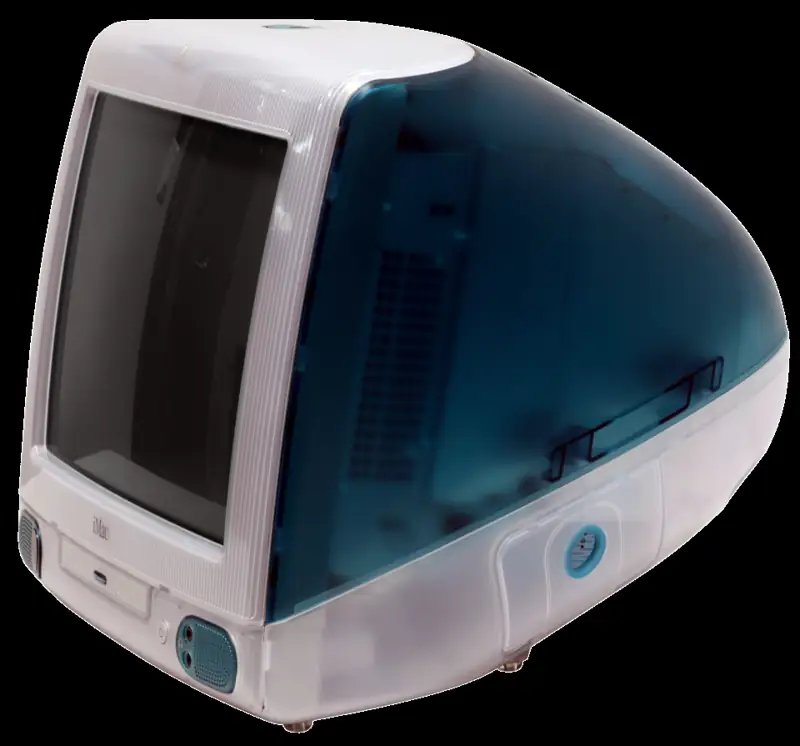

    Полупрозрачный голубой iMac G3 Bondi Blue
  14. 2000

    Апрель 2000

    USB 2.0 повышает скорость до 480 Мбит/с

    В апреле вышла USB 2.0. Режим High-Speed поднял скорость линии с 12 до 480 Мбит/с, в сорок раз.

    В пересчёте это 60 МБ/с, но при копировании файлов часть полосы занимал служебный обмен. Скорость также зависела от накопителя, контроллера и самих данных.

    Intel: USB 2.0, апрель 2000 (ретроспектива 2002 года)

  15. 2002

    2002–2008

    Производители флешек спорят о патентах

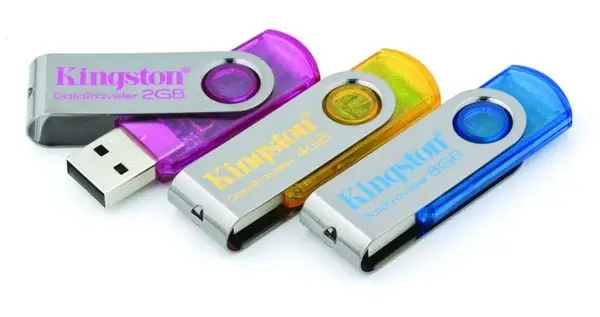

    Коммерческие USB-флешки продавали уже в 2000 году. Trek выпускала ThumbDrive, а M-Systems выпускала DiskOnKey. Эти устройства начали разрабатывать до появления USB 2.0.

    Компании спорили о действительности патентов и о том, нарушали ли их конкурирующие изделия. В Сингапуре Trek выиграла дело в 2005 году.

    В Великобритании патент GB 2371653 отозвали в ноябре 2006 года. Апелляцию отклонили в январе 2008-го.

    CHM: портативные накопителиСингапур: 2005 SGCA 55Британское решение BL O/318/06Апелляция 2008 EWHC 102

    Несколько USB-накопителей из музейного обзора портативного хранения
  16. 2007

    Micro-USB приходит в небольшие устройства

    Для телефонов и другой компактной техники большие разъёмы были неудобны. Спецификация Micro-USB описала уменьшенные кабели и соединители.

    Micro-B стал привычным способом подключать и заряжать многие телефоны. Его всё ещё нужно было вставлять определённой стороной.

    USB-IF: публикация Micro-USB в 2007 году

  17. 2008

    Ноябрь 2008

    USB 3.0 добавляет линии для 5 Гбит/с

    В ноябре появилась USB 3.0 с режимом SuperSpeed до 5 Гбит/с. Для него добавили сигнальные линии и контакты. Обмен по USB 2.0 сохранили, чтобы новое оборудование могло работать со старым.

    Порты с синими вставками стали узнаваемы. Цвет, однако, оставался лишь внешним признаком: скорость указывали в характеристиках порта и устройства.

    Intel: SuperSpeed USB and Beyond, 2015, с. 2–3

  18. 2009

    Июнь 2009

    Европа договаривается об общей зарядке

    Европейская комиссия поддержала добровольный меморандум производителей. Телефоны с передачей данных должны были заряжаться от совместимых источников на основе Micro-USB.

    К собственному разъёму телефона разрешалось подключать переходник. Apple тоже подписала меморандум, но устанавливать Micro-USB в каждый iPhone он не обязывал.

    Меморандум 2009 года, пункт 4.2.1

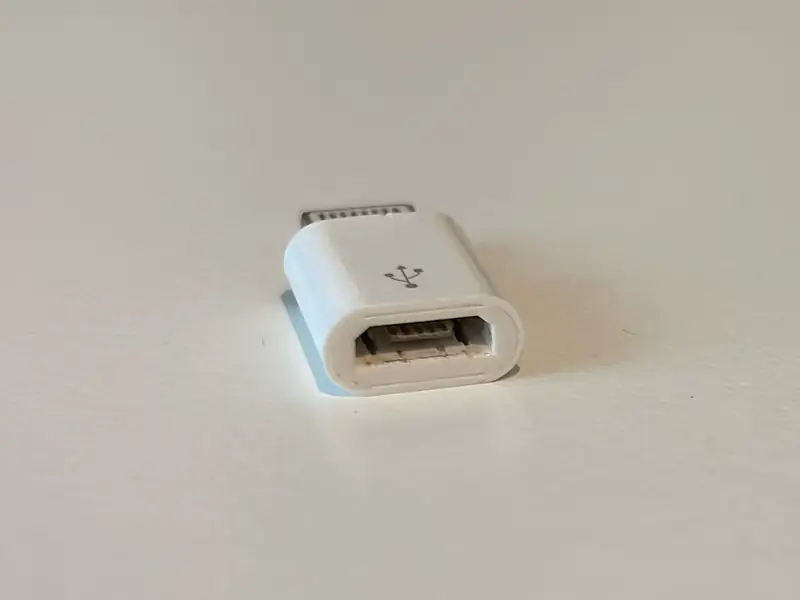

    Переходник Lightning на Micro-USB с видимыми соединителями
  19. 2012

    Июль 2012

    USB Power Delivery: питание до 100 Вт

    Первая USB Power Delivery позволила передавать до 100 Вт через совместимые USB-кабели и разъёмы. Такой мощности хватало уже для ряда ноутбуков.

    Источник питания и устройство должны были поддерживать протокол, а кабель должен был подходить для выбранного режима. USB PD появился раньше разъёма USB-C.

    Intel: SuperSpeed USB and Beyond, 2015, с. 5

  20. 2014

    Август 2014

    USB-C можно вставить любой стороной

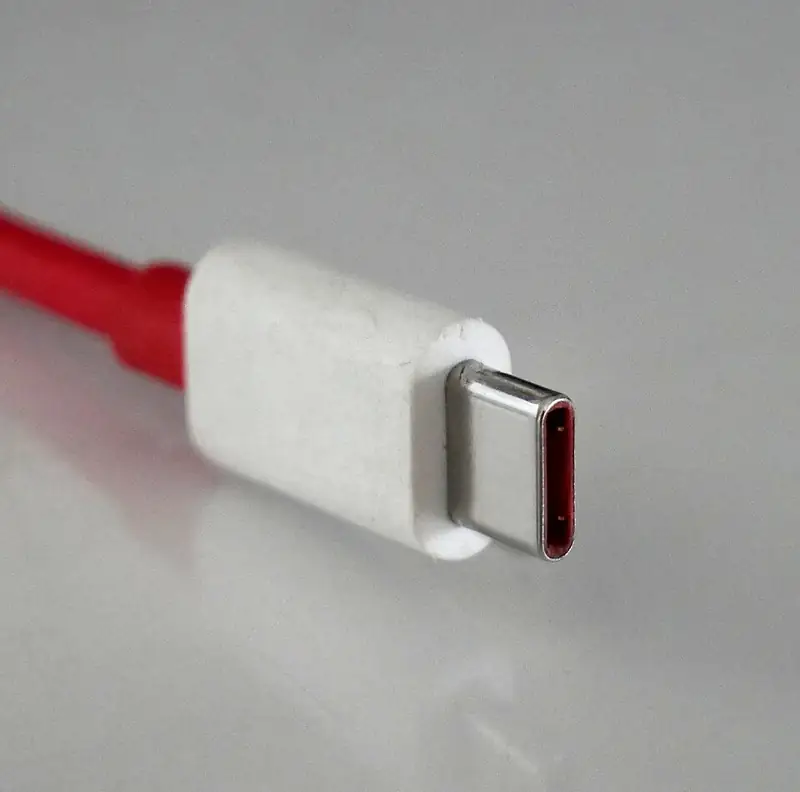

    В августе завершили спецификацию USB Type-C. Компактный разъём можно было вставлять любой стороной. Угадывать положение штекера больше не требовалось.

    Скорость передачи данных, мощность зарядки и подключение монитора оставались отдельными характеристиками. Они зависели от обоих устройств и кабеля.

    Intel: SuperSpeed USB and Beyond, 2015, с. 7

    Симметричный овальный штекер USB-C крупным планом
  21. 2014

    22 сентября 2014

    DisplayPort через USB-C

    VESA объявила DisplayPort Alternate Mode для USB-C. В этом режиме часть высокоскоростных линий разъёма передаёт видеосигнал.

    Для подключения монитора нужны устройства с поддержкой режима и подходящий кабель или адаптер. Наличие USB-C само по себе такой поддержки не даёт.

    VESA: DisplayPort Alternate Mode

  22. 2015

    Октябрь 2015

    USB Killer повреждает компьютер

    Исследователь Dark_Purple показал USB Killer v2.0. В корпусе, похожем на флешку, устройство накапливало заряд и подавало импульсы около −220 В на сигнальные линии USB.

    Dark_Purple сообщил, что эксперимент повредил контроллер тестового ноутбука.

    Dark_Purple: USB Killer v2.0

    Устройство USB Killer из сообщения разработчика
  23. 2016

    2015-2016

    Бенсон Лёнг находит неисправные кабели USB-C

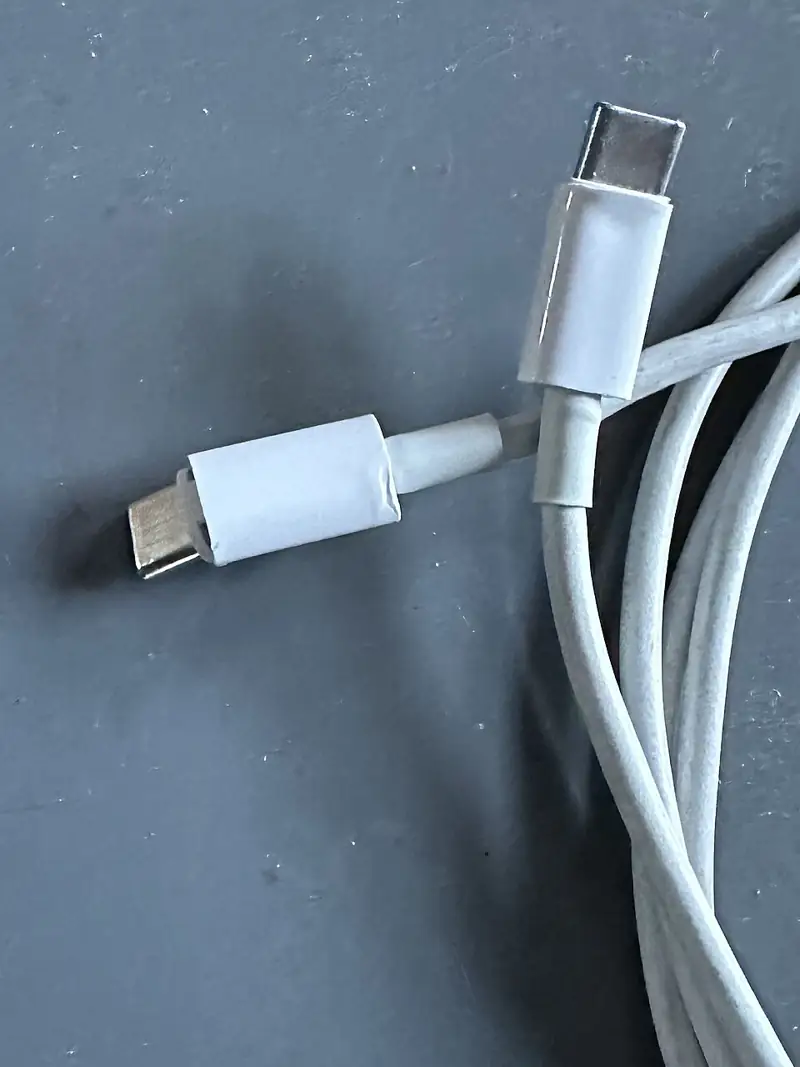

    Инженер Google Бенсон Лёнг начал публиковать проверки USB-C кабелей и переходников с Amazon.

    В переходном кабеле USB-A → USB-C резистор сообщает устройству, какой режим питания доступен со стороны старого источника. При неверном номинале устройство могло рассчитывать на ток 3 А, хотя источник не был обязан его обеспечивать. Этот резистор не показывает, какой ток выдерживает сам кабель.

    В отзыве о кабеле SurjTech Лёнг описал перепутанные линии питания и повреждение своего компьютера. В марте 2016 года Amazon запретила продажу USB-C кабелей и адаптеров, не соответствующих спецификациям USB-IF.

    Chromium: требования к legacy-кабелямБенсон Лёнг: канал CCTechCrunch: изменение правил AmazonArs Technica: отзыв о SurjTech

    Кабель с USB-C штекерами на сером фоне
  24. 2018

    Сторонние доки вызывают поломки Switch

    В обзоре TechRadar 2019 года описаны сообщения пользователей Nintendo Switch о том, что после работы со сторонним доком консоль переставала заряжаться.

    Издание связывало часть поломок с ошибками в питании отдельных моделей доков. При подключении через USB-C устройства должны правильно согласовывать питание.

    TechRadar: разбор проблем доков, 2019

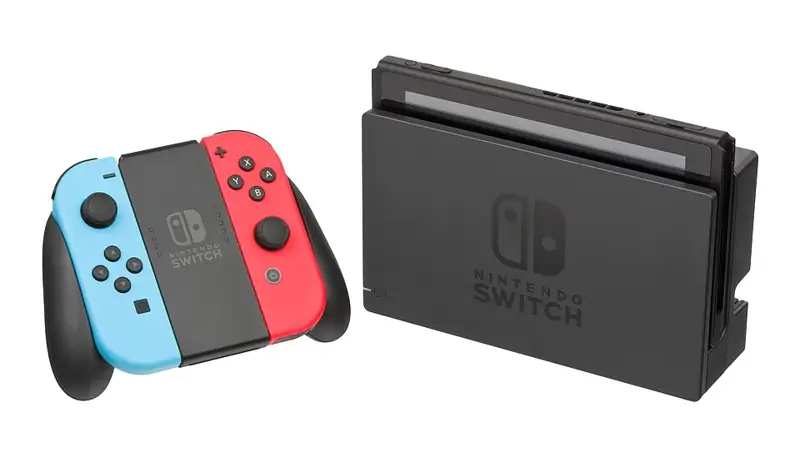

    Nintendo Switch рядом с оригинальной док-станцией
  25. 2019

    Одна скорость получает несколько названий

    Режим 5 Гбит/с называли USB 3.0, затем USB 3.1 Gen 1 и USB 3.2 Gen 1. Новые версии добавляли другие скорости: USB 3.1 принесла 10 Гбит/с, а USB 3.2 принесла двухполосный режим до 20 Гбит/с.

    По надписи USB 3.2 уже нельзя было понять, поддерживает устройство 5, 10 или 20 Гбит/с. Для выбора приходилось смотреть на скорость и обозначение Gen. Скорость соединения при этом оставалась верхней границей, а копирование файлов зависело ещё и от накопителя.

    USB-IF: USB 3.2USB Promoter Group: анонс 2017 года

    • Логотип SuperSpeed USB 5 GbpsМаркировка порта SuperSpeed USB на 5 Гбит/с

      5 Гбит/с

      USB 3.0 · USB 3.1 Gen 1 · USB 3.2 Gen 1

    • Логотип SuperSpeed Plus USB 10 GbpsМаркировка порта SuperSpeed USB на 10 Гбит/с

      10 Гбит/с

      USB 3.1 Gen 2 · USB 3.2 Gen 2

    • Логотип SuperSpeed Plus USB 20 GbpsМаркировка порта SuperSpeed USB на 20 Гбит/с

      20 Гбит/с

      USB 3.2 Gen 2×2

  26. 2019

    Сентябрь 2019

    USB4 объединяет передачу данных и видео

    Intel передала протокол Thunderbolt, на основе которого разработали USB4. В сентябре USB-IF объявила о публикации спецификации с полосой до 40 Гбит/с.

    Данные и видео могли делить одно высокоскоростное соединение. Поддерживаемые режимы и совместимость с Thunderbolt 3 зависели от конкретного устройства.

    USB-IF: публикация USB4USB-IF: USB4

    • Логотип Certified USB 20 Gbps для USB4Маркировка порта USB4 на 20 Гбит/с

      20 Гбит/с

      USB4 20Gbps

    • Логотип Certified USB 40 Gbps для USB4Маркировка порта USB4 на 40 Гбит/с

      40 Гбит/с

      USB4 40Gbps

  27. 2021

    Март 2021

    Apple штрафуют в Бразилии

    По сообщению Agência Brasil, Procon-SP объявил штраф Apple в размере 10 546 442,48 бразильского реала. Среди претензий были продажа iPhone без сетевого адаптера, реклама и условия гарантии.

    Agência Brasil: штраф Procon-SP, март 2021Apple: комплект iPhone 12

  28. 2021

    Май 2021

    Power Delivery повышает предел до 240 Вт

    USB Power Delivery 3.1 расширила питание со 100 до 240 Вт. Прежний предел составлял 20 В при токе 5 А. В расширенном диапазоне EPR напряжение могло достигать 48 В.

    Для 240 Вт требовались совместимые источник, устройство и EPR-кабель. Кабель на 100 Вт мог выдерживать те же 5 А, но для повышенного напряжения этого было недостаточно. Повышенный предел позволял производителям использовать USB-C в технике, которой раньше требовался отдельный силовой разъём.

    USB Promoter Group: PD 3.1, 26 мая 2021

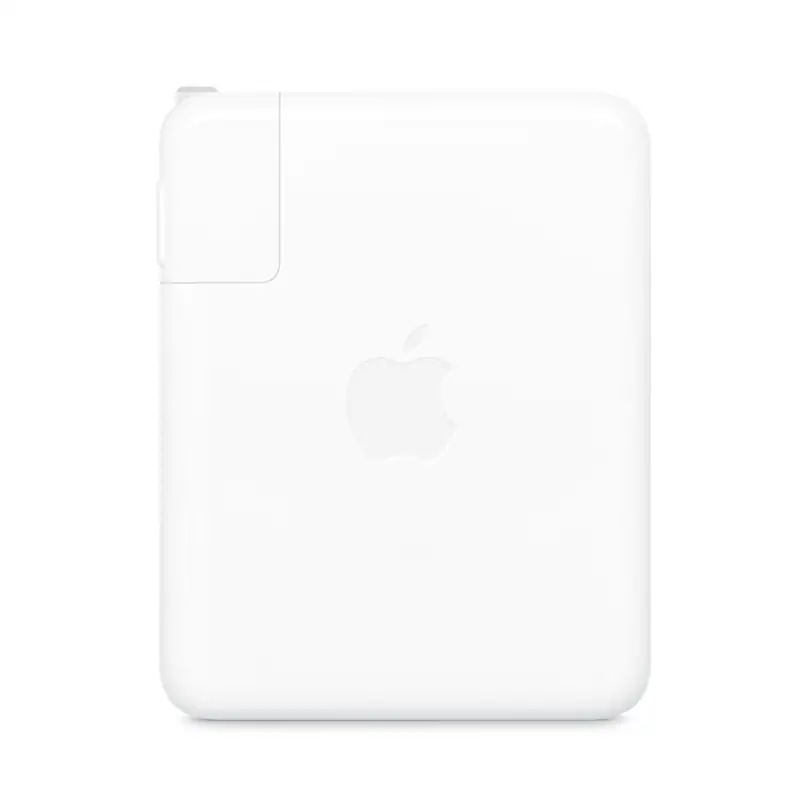

    Белый сетевой адаптер Apple мощностью 140 ватт
  29. 2022

    Сентябрь–октябрь 2022

    USB4 версии 2: до 80 Гбит/с

    В сентябре анонсировали USB4 Version 2.0, а 18 октября USB-IF объявила о публикации спецификации. Режим до 80 Гбит/с мог работать через существующие пассивные кабели на 40 Гбит/с или новые активные кабели на 80 Гбит/с.

    Для некоторых задач предусмотрели асимметричный режим: до 120 Гбит/с в одну сторону и 40 в обратную. Поддержка этого режима была необязательной. Эти числа описывали полосу соединения, а скорость копирования файлов могла быть ниже.

    USB-IF: публикация USB4 Version 2.0

  30. 2022

    Октябрь 2022

    Европарламент голосует за общий зарядный порт

    4 октября Европейский парламент поддержал единый зарядный интерфейс: 602 голоса за, 13 против. Директива (EU) 2022/2380 датирована 23 ноября и вступила в силу 27 декабря 2022 года.

    Производителям дали время на переход. Для основных перечисленных категорий требования начали применять в декабре 2024 года, для ноутбуков срок наступил в апреле 2026-го.

    Европарламент: голосование 4 октябряEUR-Lex: директива EU 2022/2380

    Полукруглый зал Европейского парламента в Страсбурге
  31. 2023

    Апрель 2023

    ФБР предупреждает о публичных USB-зарядках

    По сообщениям Fortune и Malwarebytes, в апреле 2023 года денверское отделение ФБР посоветовало избегать бесплатных общественных USB-зарядок. Модифицированное подключение могло дать злоумышленнику доступ к устройству. Этот класс атак называли juice jacking.

    Предупреждение не показывало, насколько распространены такие атаки. Для зарядки можно было пользоваться своим сетевым адаптером с обычной розеткой или собственным пауэрбанком.

    MalwarebytesFortune

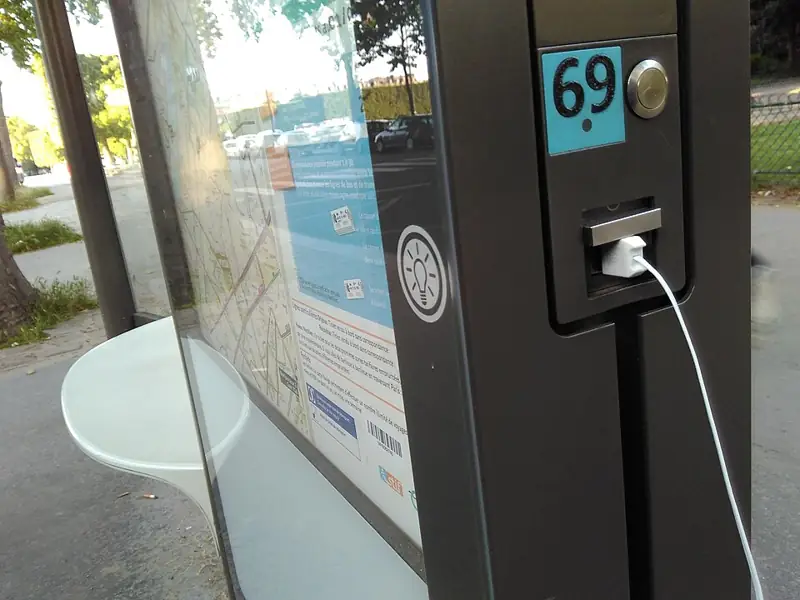

    Общественная USB-розетка для зарядки на автобусной остановке
  32. 2023

    Сентябрь 2023

    iPhone получает USB-C

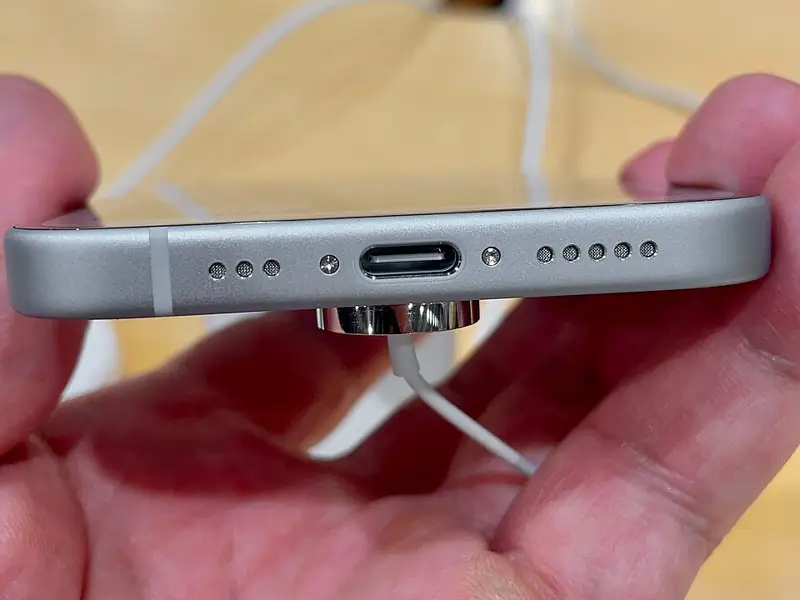

    В сентябре Apple представила iPhone 15 с USB-C. До начала применения европейских требований оставалось больше года.

    У обычного iPhone 15 передача данных была ограничена USB 2 до 480 Мбит/с. iPhone 15 Pro поддерживал USB 3 до 10 Гбит/с с подходящим кабелем. Снаружи разъёмы выглядели одинаково.

    Apple: iPhone 15Apple: iPhone 15 Pro

    Нижняя грань iPhone 15 с разъёмом USB-C между динамиками
  33. 2024

    28 декабря 2024

    Общая зарядка становится требованием ЕС

    С 28 декабря требования общего зарядного интерфейса начали применять к перечисленным в законе категориям радиооборудования с проводной зарядкой. Среди них были телефоны, планшеты, камеры, наушники и портативные игровые консоли.

    Правила касались продукции, вводимой на рынок. Переделывать уже купленные устройства не требовалось. USB-C для зарядки по-прежнему не гарантировал определённую скорость данных или возможность подключить монитор.

    Директива ЕС 2022/2380, статья 2Еврокомиссия: общий зарядный интерфейс

  34. 2026

    28 апреля 2026

    USB-C для ноутбуков в ЕС

    28 апреля закончился отдельный переходный срок для ноутбуков, подпадающих под европейские требования общего зарядного интерфейса.

    Директива ЕС 2022/2380, статья 2Еврокомиссия: требования для ноутбуков

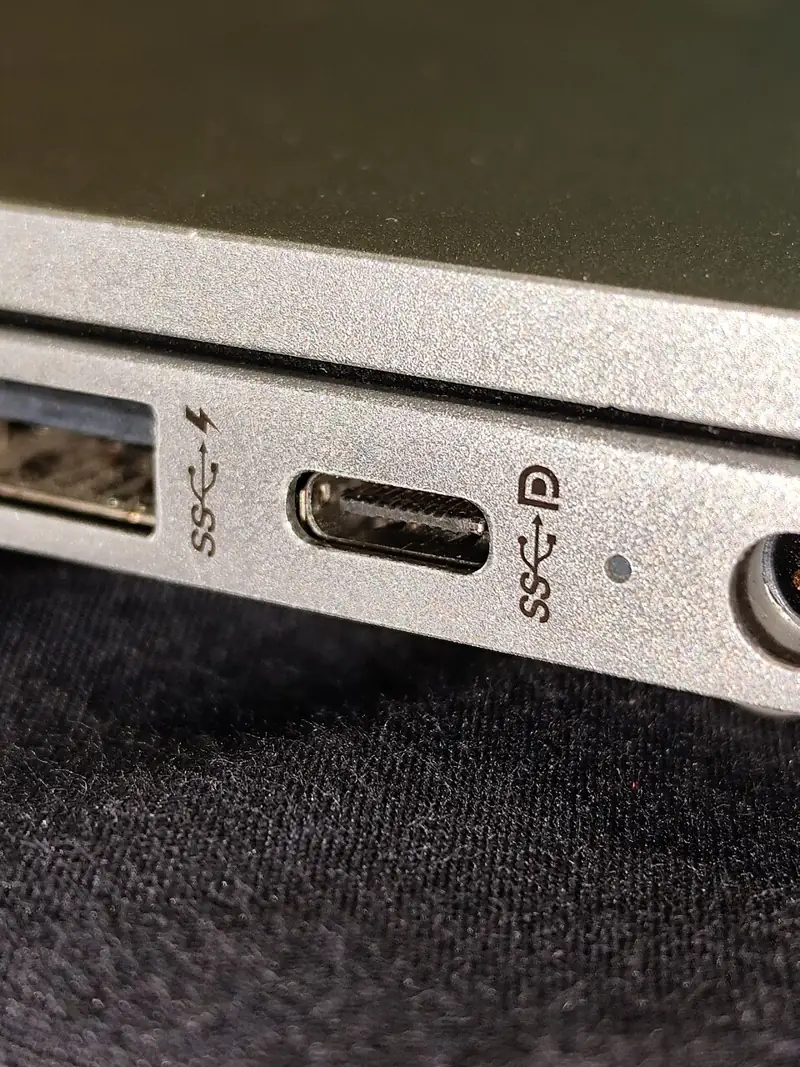

    Гнездо USB-C на боковой грани ноутбука
  35. 2027

    Прогноз на 2027 год

    80 Гбит/с появляются в большем числе устройств

    USB4 с полосой 80 Гбит/с может стать привычнее в ноутбуках, док-станциях и внешних накопителях. После первых дорогих моделей такой способ подключения будет постепенно распространяться на рабочие места.

    Через один кабель можно будет подключать быстрый SSD и несколько экранов, одновременно питая ноутбук. Для этого все устройства и кабель должны поддерживать нужные режимы.

    USB-IF: USB4 и режим 80 Гбит/с

    Прогноз

  36. 2028

    14 декабря 2028 · Запланировано

    Новые требования к блокам питания и USB-C кабелям

    Регламент ЕС 2025/2052 принят 13 октября 2025 года; статья 10 назначает начало применения на 14 декабря 2028 года. Для подпадающих под него внешних AC–DC блоков питания приложение II предусматривает USB-C или USB PD, но содержит исключения, например для мощности свыше 100 Вт и ряда специализированных устройств.

    Для вводимых на рынок кабелей с USB-C штекерами на обоих концах предусмотрена маркировка «60W» или «240W» на корпусах обоих штекеров по допустимой мощности. Это требование относится к определённой регламентом категории кабелей; скорость данных и видеорежим оно не обозначает.

    Регламент ЕС 2025/2052: ст. 2(7), 10; приложение II, п. 3 и 5(e)

    Запланировано

  37. 2029

    Прогноз на 2029 год

    Следующая ступень скорости: 160 Гбит/с?

    Следующим ориентиром могут стать 160 Гбит/с, ещё одно удвоение полосы. Такая скорость пригодилась бы для быстрых накопителей, нескольких мониторов и доков, через которые проходит много данных.

    Для роста скорости потребуются новые контроллеры и доработка передачи сигнала. Подходящий кабель придётся выбирать по характеристикам.

    USB-IF: развитие архитектуры USB4

    Прогноз

  38. 2030

    Прогноз на 2030 год

    Меньше кабелей на рабочем столе

    К концу десятилетия USB-C может стать привычнее для питания ноутбуков, мониторов и другой настольной техники. Питание до 240 Вт, видео и быстрые данные через одно подключение позволят сократить число кабелей на столе.

    Беспроводная зарядка и связь будут развиваться рядом. Провод, вероятно, останется востребован там, где нужны высокая мощность, стабильная передача больших файлов или несколько функций одновременно.

    USB-IF: USB-CUSB Promoter Group: питание до 240 Вт

    Прогноз

  39. Дальше

    Что дальше

    Что смотреть в характеристиках кабеля

    USB распространился благодаря совместной работе производителей, поддержке платформ и простому подключению периферии. Позднее через тот же внешний интерфейс стали подключать накопители и мониторы, а также питать устройства.

    Перед покупкой кабеля стоит узнать его скорость передачи данных и допустимую мощность. Для монитора нужно также проверить поддержку видеорежима. Название USB-C этих сведений не содержит.

    USB-IF: USB-C и функции изделия

Как читать события и прогнозы

Ссылки у событий ведут к документам, воспоминаниям участников и историческим обзорам. Сообщения прессы названы в тексте. Запланированное изменение имеет объявленный срок; прогноз описывает возможное развитие. Дата принятия закона и начало применения его требований могут различаться.

USB.RU · Как проверяются материалы

Продолжить чтение
