Мы что-нибудь подключаем по нескольку раз в день: телефон к зарядке, ноутбук к монитору, флешку к компьютеру. Задумываемся об этом, только когда что-то не работает. USB.RU рассказывает, что происходит внутри разъёма и почему одинаковые с виду кабели ведут себя по-разному.

Зачем

Почему мы начали

Почти у каждого есть ящик с кабелями. Они спутаны, многие одного цвета, а на концах у половины одинаковый USB-C. Какой из них потянет ноутбук, а какой годится только для телефона, на глаз не скажешь. Обычно это выясняется в самый неудобный момент, например когда за пять минут до созвона монитор показывает чёрный экран.

Ответ при этом существует. Он записан в характеристиках порта, кабеля и устройства, только разбросан по разным документам и изложен так, будто читатель уже всё знает. Мы собираем его в одном месте и пересказываем нормальным русским языком.

Даты и область применения: спецификация USB 1.0, редакция от 15 января 1996 года; Директива ЕС 2022/2380, статья 2 и приложение Ia. Эти документы подтверждают историю и требования, описанные ниже.

Во что мы верим

01

Соединение: часть каждого дня

Разные гнёзда старого ПК рядом с современным штекером USB-C

Тридцать лет назад подключить к компьютеру новое устройство было отдельным делом. У мыши, клавиатуры, принтера и модема были свои порты на задней стенке, и устройство, вставленное не туда, просто не работало. Нередко приходилось выключать компьютер, ставить драйвер и вручную настраивать ресурсы.

USB придумали, чтобы с этим покончить. Первая спецификация вышла 15 января 1996 года, над ней работали семь компаний. Теперь этот путь почти пройден: с 28 декабря 2024 года к новым телефонам, планшетам и камерам с проводной зарядкой, вводимым на рынок ЕС, применяются требования общего зарядного интерфейса USB-C. С 28 апреля 2026 года они действуют и для ноутбуков, подпадающих под эти правила.

Поэтому мы пишем о вещи, которой пользуются каждый день, часто не задумываясь, как она работает. Читатель не обязан быть инженером и разбираться в стандартах заранее.

02

Форма разъёма не говорит, что он умеет

iPhone 15

до480 Мбит/с

iPhone 15 Pro

до10 Гбит/с

Одинаковая форма. Разная скорость.

Осенью 2023 года iPhone перешёл на USB-C. Положите рядом iPhone 15 и iPhone 15 Pro: порты выглядят одинаково. Но обычная модель передаёт данные со скоростью до 480 Мбит/с, по USB 2, а Pro поддерживает до 10 Гбит/с, если кабель подходящий. Это разница примерно в двадцать раз, и снаружи её не видно совсем.

Характеристики Apple: iPhone 15: USB 2; iPhone 15 Pro: USB 3 до 10 Гбит/с. Для скорости Pro нужен кабель USB 3.

Поэтому мы всегда разделяем три вещи: форму разъёма, возможности порта и возможности кабеля. Из всей этой страницы это, пожалуй, главное.

03

Название должно что-то значить

USB 3.0

USB 3.1 Gen 1

USB 3.2 Gen 1

5 Гбит/с

Режим со скоростью 5 Гбит/с сначала назывался USB 3.0. Затем его переименовали в USB 3.1 Gen 1, потом в USB 3.2 Gen 1. Тем временем появились 10 и 20 Гбит/с, и в 2019 году надпись «USB 3.2» на коробке могла означать любую из трёх скоростей. Чтобы понять, что вы покупаете, приходилось искать число в Гбит/с и обозначение «Gen».

Поэтому мы указываем предельную скорость числом: 5, 10, 20, 40 или 80 Гбит/с. Официальное название пишем рядом, чтобы его можно было узнать на упаковке. Для выбора кабеля нужны конкретные характеристики.

04

Кабель тоже устройство

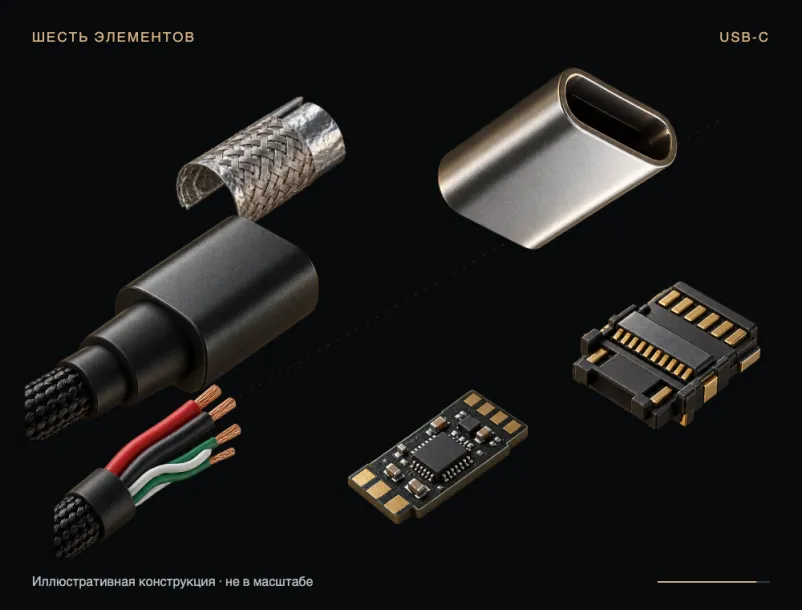

Разрез кабеля USB-C: внешняя оплётка, экраны, проводники, плата в корпусе и штекер

Кабель кажется простым: медь в оплётке. Внутри USB-C всё сложнее. Обычно там есть экран от помех, отдельные проводники для питания и для данных, контакты, а в некоторых кабелях ещё и маленькая плата, которая сообщает подключённой технике, на что этот кабель способен.

Ошибки в этой начинке обходятся дорого. В 2015 и 2016 годах инженер Google Бенсон Лёнг проверял кабели USB-C с Amazon. В одном из них оказались перепутаны линии питания, и его компьютер пострадал. В марте 2016 года Amazon запретила продавать кабели и адаптеры, не соответствующие спецификациям USB-IF.

Поэтому мы показываем кабель изнутри. На странице разбора он раскрывается при прокрутке, слой за слоем, а потом собирается обратно.

05

Честный ответ иногда звучит как «зависит»

Пример: монитор через DisplayPort Alt Mode
  1. 01
    Ноутбук

    Порт USB-C выводит DisplayPort

  2. 02
    Кабель

    Подходит для передачи DisplayPort по USB-C

  3. 03
    Монитор

    Вход USB-C принимает DisplayPort

Если одно звено не поддерживает режим, изображения не будет.

Можно ли подключить монитор через USB-C? Это зависит от поддержки видео у устройств и подходящего кабеля или адаптера. Один из вариантов: DisplayPort Alt Mode, режим передачи видеосигнала через USB-C. Видео также может передаваться через совместимое соединение USB4 или Thunderbolt. Сам разъём видео не обещает. С зарядкой так же: 240 Вт получится, только если их поддерживают и блок питания, и устройство, и кабель.

Поэтому мы не пишем «работает со всем». Мы объясняем, от чего зависит результат, и показываем, какую строчку в характеристиках найти. Ответ «зависит» раздражает, мы понимаем. Но лучше услышать его сразу, чем получить уверенное «да» и потом сидеть перед чёрным монитором.

06

Технику проще понять, когда видишь её изнутри

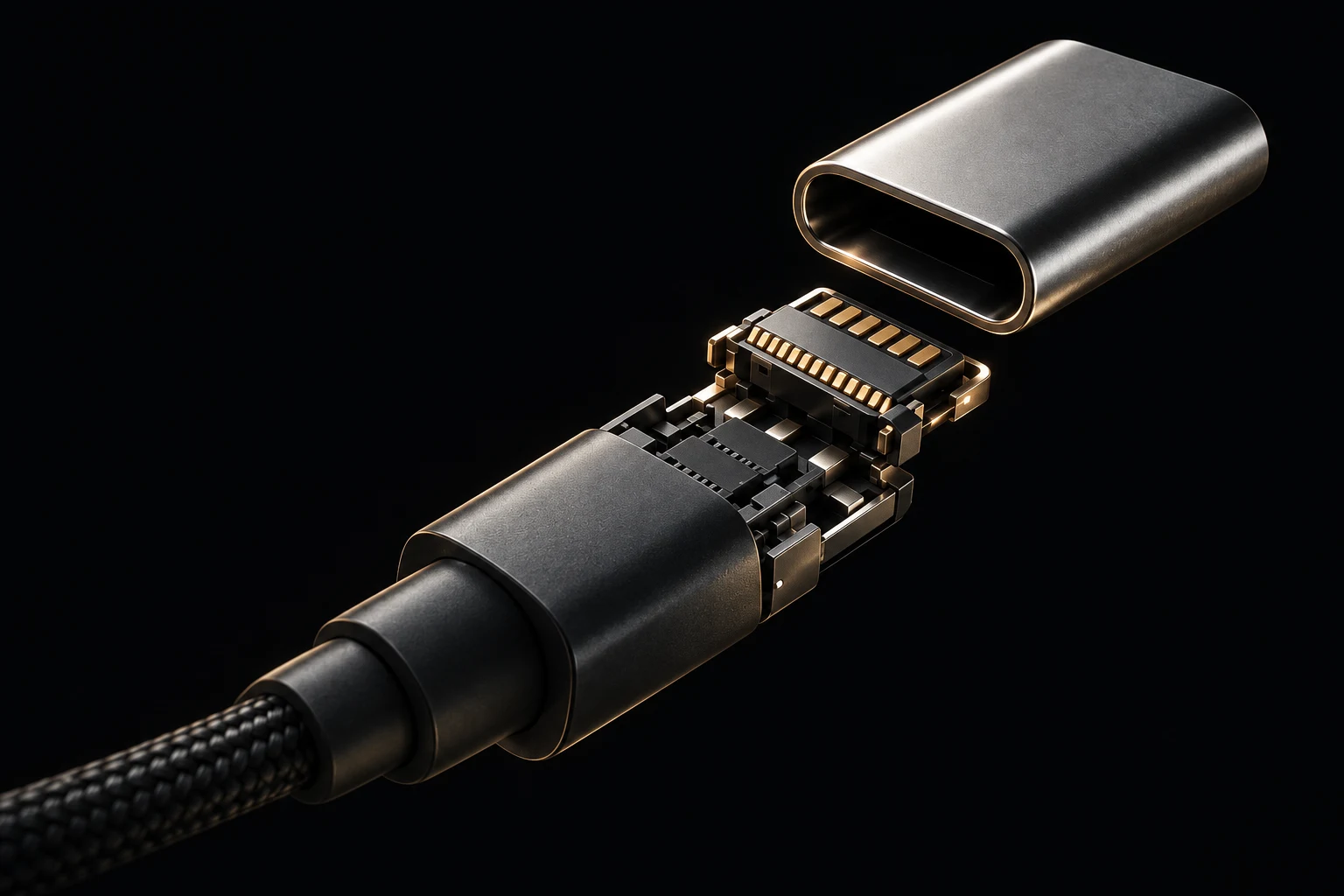

Разобранный штекер USB-C: плетёный кабель, корпус, контактная вставка и металлическая оболочка

Слова «сигнальная пара» и «экранирующий слой» почти ничего не говорят, пока не увидишь их своими глазами. Отсюда и внешний вид USB.RU: он больше похож на кино, чем на справочник, и детали в нём разлетаются и снова собираются у вас на глазах.

Поэтому мы показываем технику крупно. Наши иллюстрации объясняют, как всё устроено; точным чертежом конкретного изделия они не являются. Всё, что показано в анимации, есть и в тексте, так что сайт можно читать со старого телефона или с выключенной анимацией.

Что из этого следует

Для кого мы пишем

Для всех, кто хоть раз стоял над кучей проводов и не понимал, какой взять. Обычно всё начинается с одного из этих вопросов.

«У меня полный ящик кабелей. Какой из них что умеет?»

«Что это за разъём и подойдёт ли он к моему устройству?»

«Чем USB 3.2 отличается от USB4 и при чём тут Thunderbolt?»

«Ничего не сломалось, просто интересно, как это устроено»

Что мы обещаем

  1. Писать по-русски и по-человечески.

    Термин объясняем сразу, там, где он встретился впервые.

  2. Ничего не продавать.

    USB.RU: некоммерческий проект. Мы не торгуем кабелями и не получаем процент с ваших покупок.

  3. Проверять всю цепочку.

    Перед ответом о мониторе или зарядке сверяем характеристики порта, кабеля и подключённого устройства.

  4. Опираться на первоисточники.

    Это документы USB-IF, VESA, Intel и производителей устройств. Карточку товара из интернет-магазина источником не считаем.

  5. Не путать анонс и доступность.

    Пишем отдельно, опубликована ли спецификация и можно ли купить оборудование с её поддержкой.

Как проверяются материалы

На сайте работают переводчик маркировки кабеля и паспорт кабеля. О неточности можно сообщить редакции.

Общие требования USB сверяем со спецификациями и документами USB-IF. Возможности конкретного устройства, порта или кабеля уточняем по документации производителя для указанной модели: форма разъёма сама по себе их не определяет.

В справочнике сопоставляем сведения из документов. Такое сравнение не подтверждает результаты измерений конкретного изделия. Инструмент разбора названия кабеля выделяет заявления продавца; он не проверяет кабель и не подтверждает его сертификацию.

Дата «Проверено», если она указана у материала, относится к сверке его источников. Сборка сайта не обновляет эту дату. Советы по проверке собственного подключения описывают действия читателя и не означают, что редакция испытала его устройства.
