В Китае разобрали пауэрбанк Gendome Micro45 на литий-железо-фосфатных аккумуляторах: 45 Вт PD и выдвижной кабель USB-C

Китайский портал 充电头网 опубликовал разборку пауэрбанка Gendome 几度星辰 Micro45 на литий-железо-фосфатных (LiFePO4) аккумуляторах. Емкость - 15000 мАч (96 Втч): батарея проходит сертификацию 3C и допускается к перевозке в самолете.

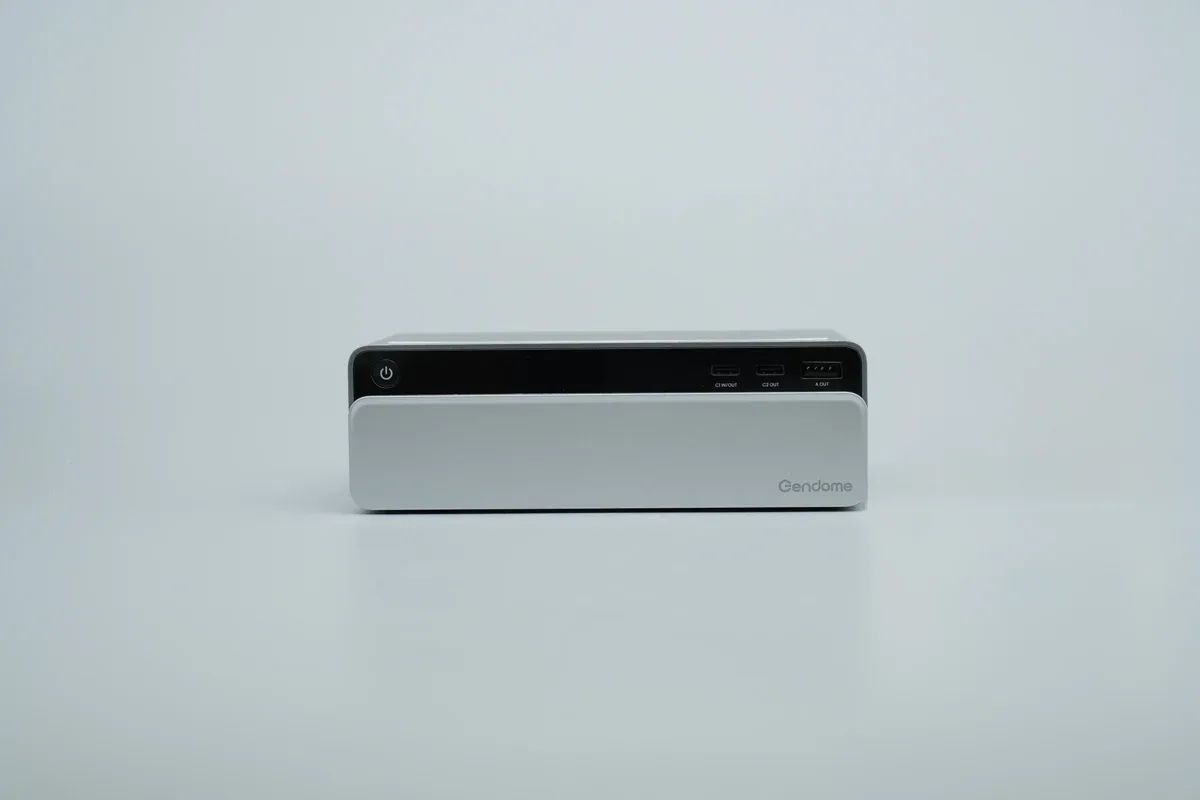

Корпус выполнен в серебристо-черной гамме с жесткими гранями и скругленными краями. В верхней части находится светодиодная лента подсветки, сбоку - выдвижной USB-C кабель длиной 0,75 м с металлическим корпусом штекера и магнитной фиксацией в пазу. На передней панели - кнопка питания, скрытый LED-дисплей с процентами заряда и разъемы: USB-C1 (вход/выход), USB-C2 (выход) и USB-A (выход); вместе с выдвижным кабелем это дает конфигурацию 3C1A.

По данным замеров 充电头网, USB-C1 и выдвижной кабель поддерживают до 45 Вт PD (5V3A/9V3A/12V3A/15V3A/20V2.25A), USB-C2 и USB-A - до 18 Вт. Среди протоколов - QC3.0, FCP, SCP, AFC, PD3.0, DCP, Apple 2.4A, а таблица PDO включает два диапазона PPS: 3,3-11V3A и 3,3-16V3A. Размеры корпуса - 162,38 x 80,39 x 51,99 мм, вес - около 800,8 г.

Разборка показала два цилиндрических элемента IFR32135 от Gotion 国轩高科 (по 15 Ач, 3,2 В каждый) в пластиковой раме с NTC-термистором для контроля температуры. Главный чип - Injoinic 英集芯 IP5385: интегрированный SoC для пауэрбанков с синхронным повышающе-понижающим преобразователем и поддержкой UFCS, PD3.0 и PPS, литиевых и LiFePO4 аккумуляторов. Силовые ключи и VBUS-транзисторы - от APM 永源微 (AP75N03DF 30V 5,8 мОм и AP60N03BDF).

Вывод 充电头网: сборка аккуратная, батарея защищена пластиковым каркасом, температура отслеживается NTC-датчиком.
